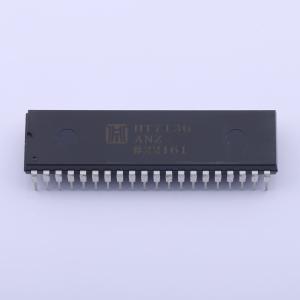

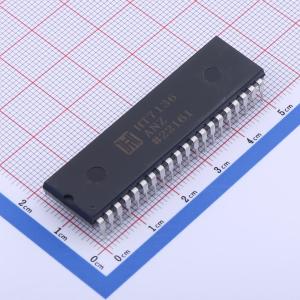

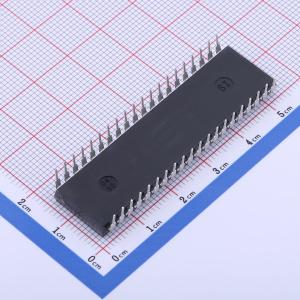

温馨提醒：图片仅供参考，商品以实物为准

HT7136ANZ

3 1/2 bit LCD 低功耗显示器，带超量程恢复功能的 A/D 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高性能、低功耗31/2位A/D转换器，包括七段解码器、显示驱动器、参考源和时钟。适用于液晶显示器（LCD），具有多路复用背板驱动。
品牌名称: HTCSEMI(海天芯)
商品型号: HT7136ANZ
商品编号: C2834432
商品封装: DIP-40
包装方式: 管装
商品毛重: 6.56克(g)

商品参数

商品概述

Intersil HT7136A是一款高性能、低功耗的3 1/2位A/D转换器。它集成了七段译码器、显示驱动器、基准源和时钟。HT7136A设计用于与液晶显示器（LCD）接口，并包含一个多路复用背板驱动。 HT7136A集高精度、多功能和高经济性于一体。其特点包括自动调零至小于10μvₘ，零漂移小于1μv/⁰C，输入偏置电流为10pA（最大值），翻转误差小于一个计数。真正的差分输入和基准源在所有系统中都很有用，特别是在测量称重传感器、应变计和其他桥式传感器时，能为设计人员带来独特优势。最后，单电源供电的高经济性，使得只需额外添加10个无源元件和一个显示器，就能构建出高性能面板仪表。 HT7136A是ICL7126的改进版本，消除了超量程残留和滞后效应，在所有应用中都可替代ICL7126使用。在各种应用中，它还可作为ICL7106的直接替换器件，只需更换无源元件。

商品特性

一个转换周期内首次读数超量程恢复
所有量程下0V输入时保证零读数
零点处真极性，用于精确零位检测
典型输入电流1pA
真正的差分输入和基准源，直接驱动显示 - LCD HT7136A
低噪声 - 小于15μvp - p
片上时钟和基准源
无需额外有源电路
低功耗 - 小于1mW
提供表面贴装封装
可直接替换ICL7126，无需更改
提供无铅加退火工艺产品（符合RoHS标准）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(9个/管，最小起订量 1 个)

个

起订量：1 个9个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	3.5位
	工作电压	9V
	差分输入	是
	工作温度	0℃~+70℃

	属性	参数值
	时钟/振荡器	内置
	时钟频率(fc)	48kHz
	基准电压源	内置
	基准电压源温漂	1ppm/℃
	静态电流	70uA
