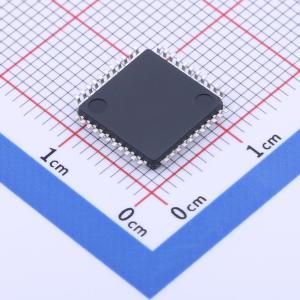

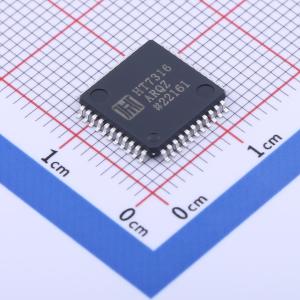

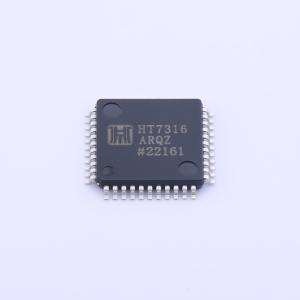

HT7316ARQZ

3 1/2 bit A/D 转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高性能、低功耗3.5位模数转换器，包含七段解码器、显示驱动器、电压参考和时钟，适用于液晶显示器(LCD)接口。
品牌名称: HTCSEMI(海天芯)
商品型号: HT7316ARQZ
商品编号: C2834434
商品封装: QFP-44(10x10)
包装方式: 编带
商品毛重: 0.79克(g)

商品参数

	属性	参数值
	时钟/振荡器	外置
	时钟频率(fc)	48kHz
	基准电压源	内置
	基准电压源温漂	5ppm/℃
	可变增益	不支持
	温度传感器	-
	ADC架构	-
	数据速率	-
	静态电流	200uA
	全量程范围(FSR)	-

商品概述

HT7316A是一款高性能、低功耗的3 1/2位A/D转换器。所有必要的有源器件都包含在一个单一的CMOS集成电路中，包括七段解码器、显示驱动器、电压基准和时钟。HT7316A设计用于与液晶显示器（LCD）接口。200.0mV满量程测量时精度高达10μV，最大输入偏置电流为10pA，翻转小于一个计数。HOLD引脚可保持或“冻结”读数。

商品特性

用于精确零位检测的真极性指示
低噪声 – 小于15μVₚ₋ₚ
低功耗运行 – 0.3mW
高阻抗CMOS差分输入10¹²Ω
真差分输入和基准
低工作电压：2.5V ~ 5.2V
直接驱动LCD显示
无需额外有源组件
低线性误差：保证小于1个计数
具有低温漂的内部基准

应用领域

数字面板表、数字万用表、温度计、电容表、pH计、光度计等

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	3.5
	采样率	-
	通道数	1
	工作电压	2.5V~5.2V
	接口类型	-
	差分输入	是
	积分非线性	1LSB
	工作温度	0℃~+70℃
	信噪比	-
