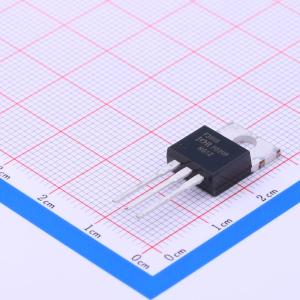

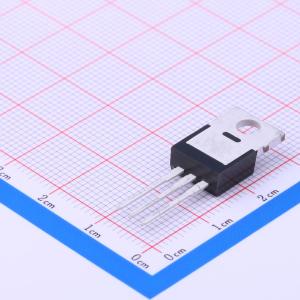

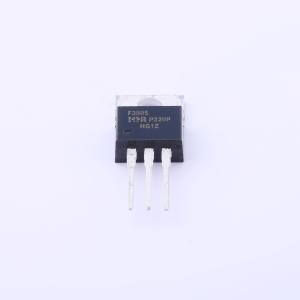

IRF3805PBF
N沟道,电流:75A,耐压:55V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,55V,75A,3.3mΩ@10V
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRF3805PBF
- 商品编号
- C2617
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 55V | |
| 连续漏极电流(Id) | 210A | |
| 导通电阻(RDS(on)) | 3.3mΩ@10V | |
| 耗散功率(Pd) | 300W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 190nC | |
| 输入电容(Ciss) | 7.96nF | |
| 反向传输电容(Crss) | 630pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.26nF |
商品概述
这款HEXFET®功率MOSFET采用了最新的工艺技术，以实现极低的单位硅片面积导通电阻。该设计的其他特性包括175°C的结工作温度、快速开关速度和更高的重复雪崩额定值。这些特性相结合，使该设计成为一款极其高效可靠的器件，适用于各种应用。
商品特性
- 先进的工艺技术
- 超低导通电阻
- 175°C工作温度
- 快速开关
- 允许在最高结温Tjmax下进行重复雪崩
- 无铅
