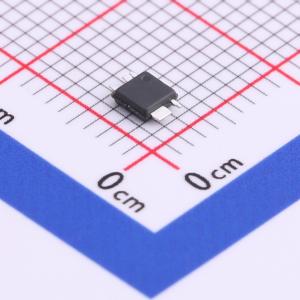

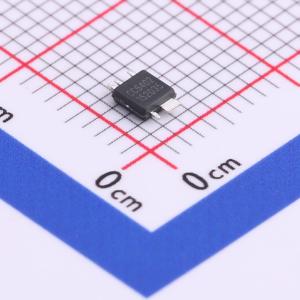

CC6402SS

单线圈直流风扇驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单线圈，堵转保护 CC6402是一款高性能单线圈直流无刷马达（风扇）驱动IC。该IC采用创新的先进高压BiCMOS工艺设计制造，该制程对霍尔传感器和电机驱动进行了优化。芯片包含高灵敏度霍尔传感器，斩波失调消除模块，霍尔温度补偿单元，电压调节器和低RDSON全桥驱动器等等。
品牌名称: CrossChip(成都芯进)
商品型号: CC6402SS
商品编号: C2832985
商品封装: SOT-335
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

CC6402是一款高性能单线圈直流无刷马达（风扇）驱动IC。该IC采用创新的先进高压BiCMOS工艺设计制造，该制程对霍尔传感器和电机驱动进行了优化。芯片包含高灵敏度霍尔传感器，斩波失调消除模块，霍尔温度补偿单元，电压调节器和低RDSON全桥驱动器等等。CC6402功耗低，静态电流仅2mA，远低于市场同类产品，有助于提高风扇的效率，同时提升风扇的可靠性。CC6402内部集成堵转保护功能，在风扇堵转的时候会自动停止给线圈供电，并进入自启动状态，以此方法降低风扇卡堵过程中的功耗，可以保证堵转的时候风扇不会烧毁，大大提高风机的可靠性。CC6402能够承受瞬间40V的高压，保证风扇在各种应用环境下的可靠性。CC6402提供TO - 94、SOT335两种封装，工作温度范围 -40~125℃

商品特性

内置高灵敏度霍尔传感器
具备堵转保护功能，在堵转的时候不会将IC或者线圈烧毁
驱动能力强，可以输出高达450mA持续电流
低功耗，静态电流2.5mA
集成低1.6Ω RDSON全桥驱动器
优异的温度稳定性，保证IC可以胜任极端环境
抗机械应力，磁灵敏度不会因为收外界压力而偏移
ESD (HBM) 6000V
该产品内置卡堵保护。当风扇被堵塞卡住时，卡堵保护功能会将风扇线圈电流关断，然后每隔2秒尝试重启。开关的循环将平均电流降低到了正常卡堵的1/7，足以保护风扇不会因为过热而损坏。

应用领域

单线圈直流无刷风扇
单线圈直流无刷马达

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 1 个)

个

起订量：1 个10000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	输出电流	360mA
	峰值电流	1.2A
	工作电压	2.8V~32V

	属性	参数值
	导通电阻	1.6Ω
	静态电流(Iq)	2mA
	工作温度	-40℃~+125℃
