CC6422SO-FG

CC6422是单线圈无刷直流电机/风扇的单芯片解决方案，具有 PWM 可调速控制。该器件采用 BCD 技术设计，集成了稳压器、霍尔传感器、偏移消除、AGC 放大器、功率输出 H 桥和数字控制。稳压器的工作电压范围为 3.5V 至 28V。PWM 输入具有内置 10Kohm 上拉电阻。由于提供 PWM 信号的接口通常为开集电极/漏极类型，因此不需要外部电阻。此外，它提供故障/安全功能，即在信号线断开时，将驱动电机以全速运行。

智能软启动可防止启动时的非常高的峰值电流。上电后，输出信号的占空比将每 100ms 从 25% 增加到 50%，步进为 5%。在启动过程中，CC6422 将检测磁场强度并自动调整放大器增益。如果 CC6422 获得正确的增益，或上电后 1.5 秒，它将从启动状态更改为正弦波电流模式。在正弦波电流模式下，CC6422 可以使用 0.1Hz 至 100KHz 的 PWM 信号改变电机速度。最小速度输入允许使用 2 个廉价电阻设置电机的最低所需旋转速度。这对于需要最小冷却以避免系统损坏的应用特别有用。

CC6422 可以通过配置 VREF 和 GND 之间的不同电阻来提供四种具有不同斜率的旋转速度曲线。在正弦波电流模式下，输出信号是由 100KHz 三角信号调制的 PWM 信号。线圈将通过其阻抗过滤掉高频并恢复正弦波电流。正弦波电流模式将大大提高电机效率并降低噪音。

CC6422 提供 FG 和 RD 信号，其 FG/RD 引脚具有短路保护。该器件还具有锁转保护，以避免在转子机械堵塞或轴承故障时出现过热问题。片上热保护会在结温升高到异常高阈值时关闭输出。一旦温度降至安全值以下，它将自动恢复。

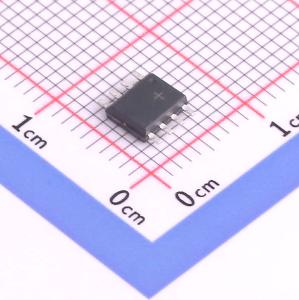

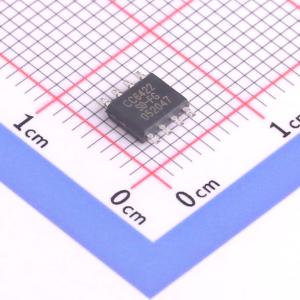

CC6422 有两种封装形式，分别为 SOP8 和 DFN8 3*3。

• 单线圈无刷直流电机
• 单线圈无刷直流风扇
