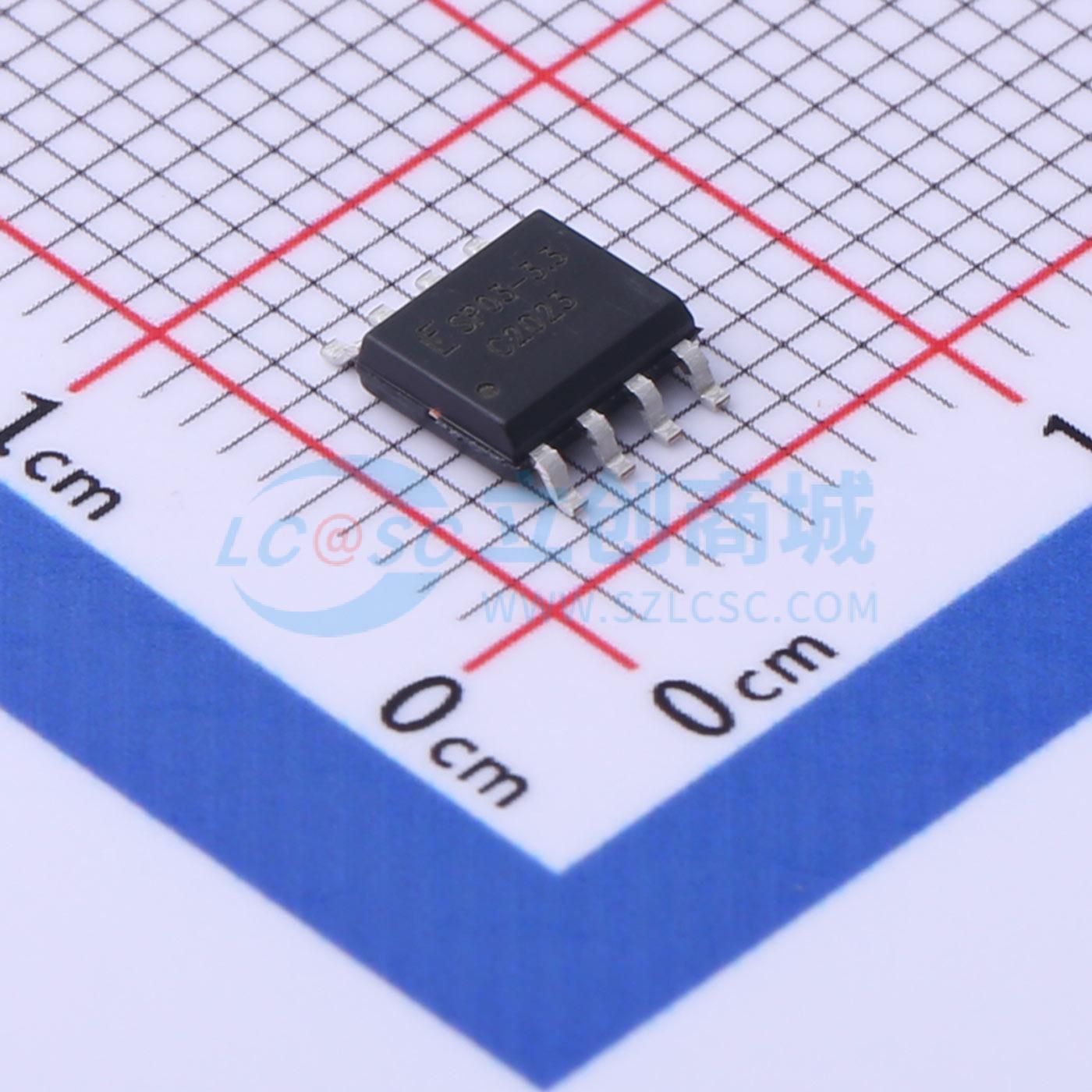

温馨提醒：图片仅供参考，商品以实物为准

SP03-3.3BTG

双向TVS 3.3V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这款新型宽带保护组件可为诸如10/100/1000 BaseT以太网、T3/E3 DS3接口、ADSL2+和VDSL2+等应用提供过压保护。该新型保护器将TVS二极管元件与二极管整流桥相结合，在一个封装中同时提供纵向和差分保护。这种设计创新使得电容负载特性相对于器件两端的信号电压呈对数线性关系。这减少了典型固态保护解决方案所导致的互调（IM）失真。应用原理图提供了连接信息。
品牌名称: Littelfuse(美国力特)
商品型号: SP03-3.3BTG
商品编号: C2833073
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.215克(g)

商品参数

商品概述

这款新型宽带保护组件可为诸如10/100/1000 BaseT以太网、T3/E3 DS3接口、ADSL2+和VDSL2+等应用提供过压保护。该新型保护器将TVS二极管元件与二极管整流桥相结合，在一个封装中同时提供纵向和差分保护。这种设计创新使得电容负载特性相对于器件两端的信号电压呈对数线性关系。这减少了典型固态保护解决方案所导致的互调（IM）失真。应用原理图提供了连接信息。

商品特性

纳秒级钳位速度
UL 94V - 0环氧模塑
符合UL认证的环氧材料，阻燃等级达到V - 0
低钳位电压
无铅
符合RoHS标准
SOIC - 8表面贴装封装（JEDEC MS - 012）
低插入损耗、对数线性电容
兼具纵向和金属保护
符合IEC 61000 - 4 - 5第二版标准：8/20浪涌、150A浪涌抗扰度

应用领域

T1/E1线卡
10/100/1000 BaseT
T3/E3和DS3接口以太网
STS - 1接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	18V
	击穿电压	3.3V

	属性	参数值
	反向电流(Ir)	1uA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-5
	类型	TVS
	Cj-结电容	12pF；25pF
