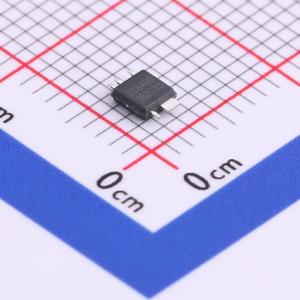

CC6409SS
单线圈直流风扇驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单线圈，12V,反接保护,堵转保护
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC6409SS
- 商品编号
- C2832989
- 商品封装
- SOT-335
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 单相 | |
| 集成FET | 是 | |
| 半桥数量 | 2 | |
| 输出电流 | 400mA |
| 属性 | 参数值 | |
|---|---|---|
| 峰值电流 | 1A | |
| 工作电压 | - | |
| 静态电流(Iq) | 2.3mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
CC6409是一款高性能单线圈直流无刷马达（风扇）驱动IC。该IC采用先进的高压BiCMOS工艺设计制造，该制程对霍尔传感器和电机驱动进行了优化。芯片包含高灵敏度霍尔传感器，斩波失调消除模块，霍尔温度补偿单元，电压调节器和低RBSSN全桥驱动器等等。 CC6409内部集成堵转保护功能，在风扇堵转的时候会自动停止给线圈供电，并进入自启动状态，以此方法降低风扇卡堵过程中的功耗，可以保证堵转的时候风扇不会烧毁，大大提高风机的可靠性。 CC6409集成反接保护功能，无需外置反接保护二极管，为客户节省成本。 CC6409采用TO - 94和SOT335两种封装，工作温度范围 - 40 - 125℃
商品特性
- 内置高灵敏度霍尔传感器
- 具备堵转保护功能，在堵转的时候不会将IC或者线圈烧毁
- 集成电源反接保护功能
- 驱动能力强，可以输出高达400mA持续电流
- 低功耗，静态电流2.3mA
- 优异的温度稳定性，保证IC可以胜任极端环境
- 抗机械应力，磁灵敏度不会因为收外界压力而偏移
- ESD (HBM) 6000V
- 该产品内置卡堵保护。当风扇被堵塞卡住时，卡堵保护功能会将风扇线圈电流关断，然后每隔2秒尝试重启。开关的循环将平均电流降低到了正常卡堵的1/7，足以保护风扇不会因为过热而损坏
应用领域
- 单线圈直流无刷风扇
- 单线圈直流无刷马达
