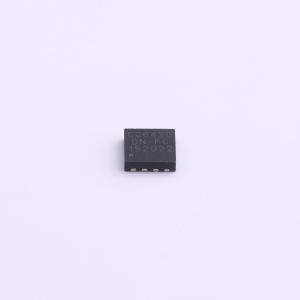

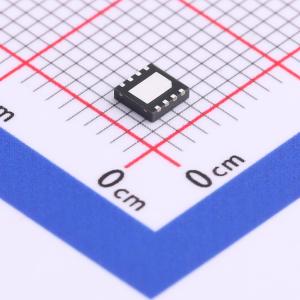

CC6420DN-FG

CC6420是一款采用PWM调速的单线圈无刷直流电机/风扇单芯片解决方案。 该芯片采用专为霍尔传感器和电机驱动优化的创新先进高压BiCMOS工艺设计和制造。它集成了驱动功率管、稳压模块、高精度霍尔传感器、斩波失调消除模块、霍尔信号线性放大与调制模块以及数字逻辑控制模块。 在电机控制方面，它具备软启动功能，可消除电机启动时的尖峰电流。该芯片配有正弦波调制驱动模块和内置自动增益调制模块。增益稳定后，电机进入正弦波调制状态，可提高风扇运行效率并降低噪音。 在调速方面，电机支持PWM调制、最低速度配置、速度曲线配置和旋转方向控制，以满足不同的速度曲线要求。

• 内置高灵敏度霍尔传感器
• 高效，具备零电流开关（ZCS）和零磁开关（ZBS）
• 低噪音，采用SVPWM技术实现电机正弦波控制，降低电磁噪音
• 支持PWM调速，可设置最低速度
• 驱动能力强，RDSON = 1.5Ω，输出电流高，可达450mA
• 宽工作电压范围，3.5V至18V
• 可选旋转检测（RD）和频率发生器（FG）
• 保护功能：反向电压保护、热保护、LRP（堵转保护）、限流保护
• AGC控制
• 智能软启动，降低电机启动电流，减少对电源的冲击
• 转速曲线可配置
• ESD（HBM）6kV

• 单线圈无刷直流电机
• 单线圈无刷直流风扇
