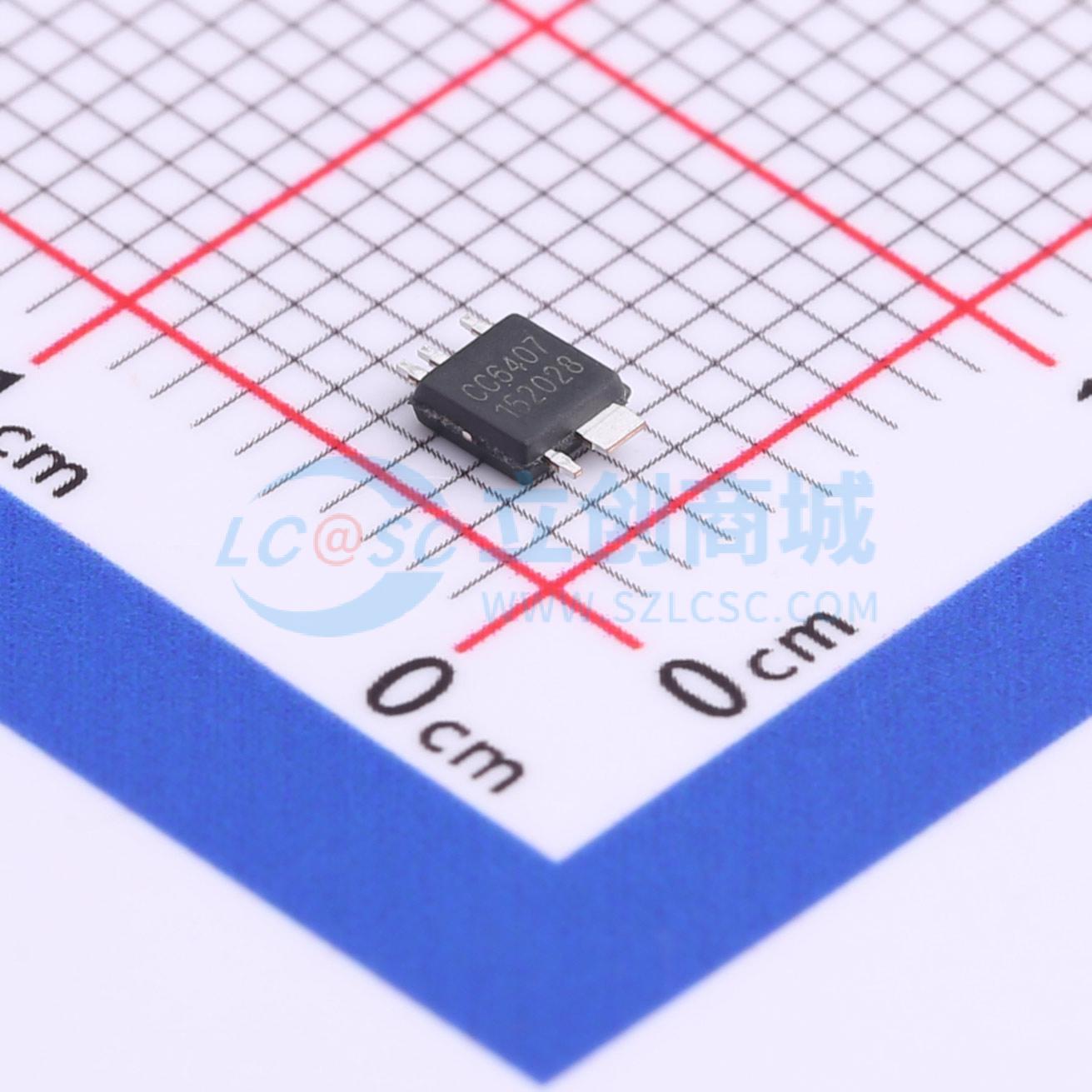

CC6407SS
单线圈直流风扇驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单线圈，反接保护 CC6407 是一款高性能单线圈直流无刷马达（风扇）驱动 IC。该 IC 采用创新的高压 BiCMOS 工艺设计制造，优化了霍尔传感器和电机驱动结构。芯片包含高灵敏度霍尔传感器，斩波失调消除模块，霍尔温度补偿单元，过温保护，电压调节器，低 RDSON 全桥驱动器和有源反向保护等。
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC6407SS
- 商品编号
- C2832988
- 商品封装
- SOT-335
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 集成FET | 是 | |
| 半桥数量 | 2 | |
| 输出电流 | 300mA |
| 属性 | 参数值 | |
|---|---|---|
| 峰值电流 | 600mA | |
| 工作电压 | 2V~18V | |
| 静态电流(Iq) | 2mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
CC6407 是一款高性能单线圈直流无刷马达（风扇）驱动 IC。该 IC 采用创新的高压 BiCMOS 工艺设计制造，优化了霍尔传感器和电机驱动结构。芯片包含高灵敏度霍尔传感器，斩波失调消除模块，霍尔温度补偿单元，过温保护，电压调节器，低 RDSON 全桥驱动器和有源反向保护等。CC6407 功耗极低，静态电流仅 2.5mA，有助于提高风扇的效率，同时提升风扇的可靠性。CC6407 内部集成了专利保护的有源反向保护功能，可减少风扇的外围器件，并降低制造成本。提供 TO - 94、TSOT23 - 6L、SOT335 封装。
商品特性
- 内置高灵敏度霍尔传感器
- 创新型有源反向保护功能
- 驱动能力强：
- 持续电流：300mA
- 尖峰电流：600mA
- 工作电压范围广：2~18V
- 优异的温度稳定性，保证 IC 可以胜任极端环境
- 抗机械应力，磁灵敏度不会因为受外界压力而偏移
- ESD (HBM) 6000V
应用领域
- 单线圈直流无刷风扇
- 单线圈直流无刷马达
