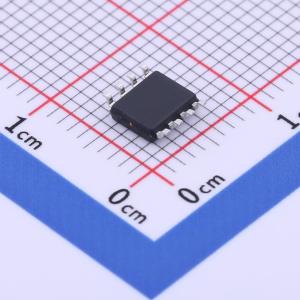

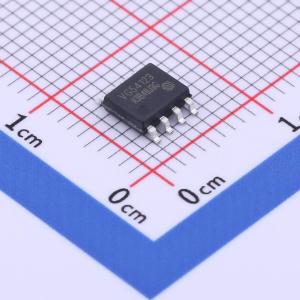

VG54123A-SO-T-G
VG54123A-SO-T-G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- FM(复旦微)
- 商品型号
- VG54123A-SO-T-G
- 商品编号
- C2830291
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.193克(g)
商品参数
参数完善中
商品概述
VG54123A 是高性能漏电保护器专用电路。内部包括稳压电源、放大电路、比较电路、跳闸控制器以及跳闸驱动电路。外围有脱钩线圈、压敏电阻、稳压二极管、二极管、电阻、电容等元器件。 VG54123A 漏电保护器专用电路用于检测火线和零线上的漏电信号。当有漏电信号产生时，零电流互感器(ZCT)检测到电信号，其次级线圈输出作为漏电保护器芯片的输入，漏电信号是 AC 型。当漏电流的 RMS 值大于漏电保护器规定的额定电流(rms)时，漏电保护器输出 OS 引脚产生动作电平，该电平脉宽大于 20ms。
商品特性
- 交流供电
- 直接驱动 SCR，当有漏电信号时，OS 输出脉宽大于 30ms
- 适用于检测 AC 型漏电信号
- 各种类型的漏电信号的跳闸精度一致性好
- 良好的电磁干扰（EMC）防护能力
- 适用于 110V~220V(50~60Hz) 电压
- 宽的温度范围 (Ta=-20~+80°C)
