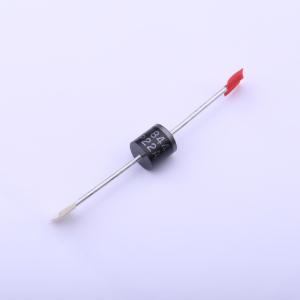

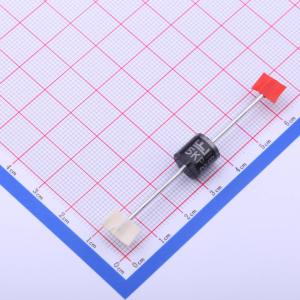

5KP22A

5KP系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。

• 在10/1000μs波形下，具有5kW的峰值脉冲能力，重复率（占空比）：0.01%
• P600封装的玻璃钝化芯片结
• 快速响应时间：从0V到最小击穿电压（BV），典型值小于1.0ps
• 出色的钳位能力
• 典型故障模式为因过电压或过电流导致短路
• 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
• IEC 61000 - 4 - 2静电放电（ESD）防护：空气放电30kV，接触放电30kV
• 依据IEC 61000 - 4 - 4标准对数据线进行电快速瞬变（EFT）防护
• 低增量浪涌电阻
• 当最小反向击穿电压（VBR）>12V时，典型漏电流（|IR|）小于2μA
• 保证高温回流焊接：260℃/40秒，引脚长度0.375英寸（9.5mm），拉力5磅（2.3kg）
• V @ T = V @25℃ BR x (1+αT x (T - 25))（αT：温度系数，典型值为0.1%）
• UL认可的化合物，符合V - 0阻燃等级
• 雾面镀锡无铅
• 无卤且符合RoHS标准
• 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD609A.01）

• 瞬态电压抑制器（TVS）组件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
