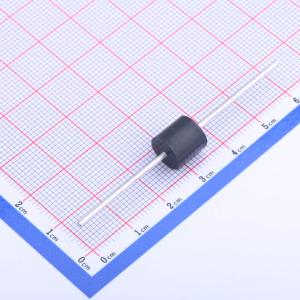

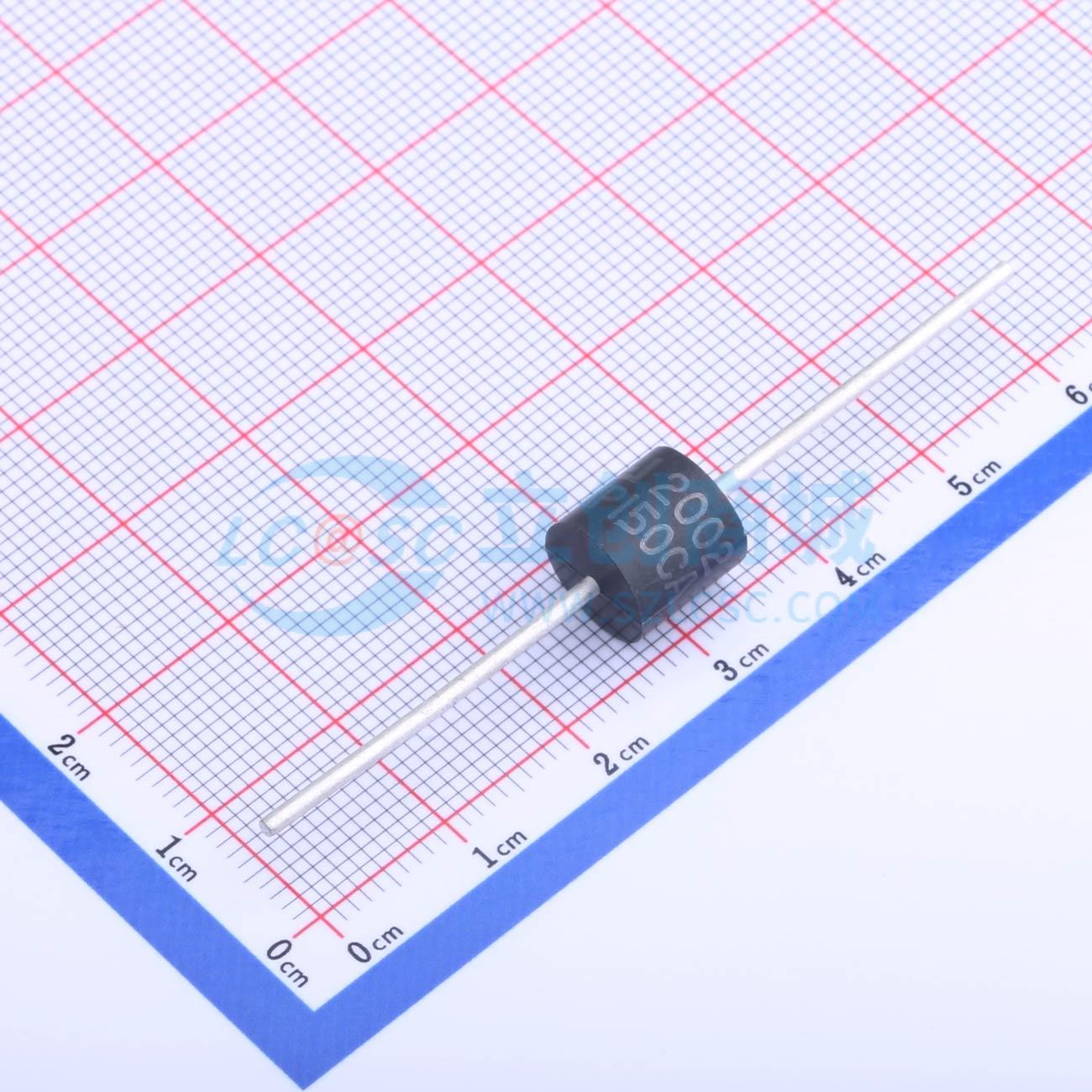

温馨提醒：图片仅供参考，商品以实物为准
5KP150CA-B
5KP150CA-B
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- 5KP150CA-B
- 商品编号
- C2760747
- 商品封装
- P600
- 包装方式
- 盒装
- 商品毛重
- 3.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 150V | |
| 钳位电压 | 243V | |
| 峰值脉冲电流(Ipp) | 21A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 5kW | |
| 击穿电压 | 167V | |
| 类型 | TVS |
商品概述
5KP系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 在10/1000μs波形下，峰值脉冲功率为5 kW，重复率（占空比）：0.01%
- P600封装的玻璃钝化芯片结
- 快速响应时间：从0 V到最小击穿电压（BV）通常小于1.0 ps
- 出色的钳位能力
- 典型失效模式为因过压或过流导致短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC 61000-4-2标准，静电放电（ESD）防护能力为30 kV（空气放电）、30 kV（接触放电）
- 依据IEC 61000-4-4标准对数据线进行电快速瞬变（EFT）保护
- 低增量浪涌电阻
- 当最小击穿电压（VBR）>12 V时，典型漏电流（|IR|）小于2 μA
- 保证高温回流焊接：260℃/40秒，引脚长度0.375英寸（9.5 mm），拉力5磅（2.3 kg）
- V @ T = V @25℃ BR x (1 + αT x (T - 25))（αT：温度系数，典型值为0.1%）
- UL认可的化合物，阻燃等级达到V-0
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- Pb-free E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J-STD609A.01）
应用领域
- TVS组件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
