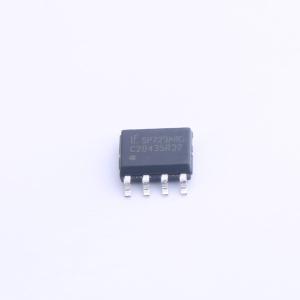

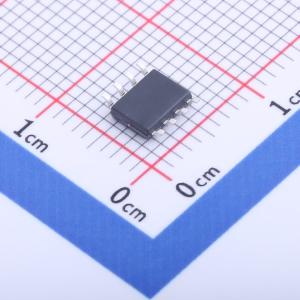

温馨提醒：图片仅供参考，商品以实物为准
SP723ABG
双向TVS 峰值浪涌电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP723是一个由可控硅整流器（SCR）/二极管双极结构组成的阵列，用于对敏感输入电路进行静电放电（ESD）和过压保护。每个输入配备2个SCR/二极管保护器件结构。共有6个可用输入，最多可用于保护6条外部信号线或总线
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP723ABG
- 商品编号
- C2760754
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.337克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 钳位电压 | 2V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 反向电流(Ir) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品特性
- ESD接口符合HBM标准 - IEC 61000-4-2，直接放电：8kV（4级）- IEC 61000-4-2，空气放电：15kV（4级）- MIL-STD-3015.7：25kV
- 峰值电流能力 - IEC 61000-4-5 8/20µs峰值脉冲电流：±7A - 单次瞬态脉冲，100µs脉冲宽度：±4A
- 设计用于提供过电压保护 - 单端电压范围：+30V - 差分电压范围：±15V
- 快速切换：2ns上升时间
- 低输入漏电流：25℃时典型值2nA
- 低输入电容：典型值5pF
- 由6个SCR/二极管对组成的阵列
- 工作温度范围：-40℃至105℃
应用领域
- 微处理器/逻辑
- 模拟设备输入保护
- 数据总线保护
- 电压钳位
