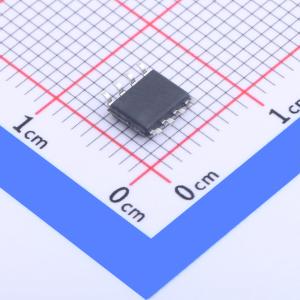

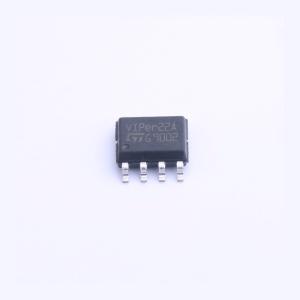

VIPER22AS-E
730V 8V~38V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低功耗离线SMPS主切换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VIPER22AS-E
- 商品编号
- C2760766
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 1.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~38V | |
| 开关频率 | 60kHz | |
| 输出电流 | 700mA | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 730V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 打嗝限流；高压直接启动；轻载高效模式；过热保护(OTP)；欠压锁定；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
VIPer22A - E在同一硅芯片上将专用的电流模式PWM控制器与高压功率MOSFET集成在一起。典型应用包括电池充电器适配器的离线电源、电视或显示器的待机电源、电机控制的辅助电源等。内部控制电路具有以下优点：VDD引脚的宽输入电压范围可适应辅助电源电压的变化，此特性非常适合电池充电器适配器配置。在低负载条件下自动进入间歇模式。在HICCUP模式下提供过压保护。
商品特性
- 固定60 kHz开关频率
- 9 V至38 V宽范围VDD电压
- 电流模式控制
- 带迟滞功能的辅助欠压锁定
- 高压启动电流源
- 带自动重启功能的过温、过流和过压保护
应用领域
- 电池充电器适配器
- 电视或显示器的待机电源
- 电机控制的辅助电源
