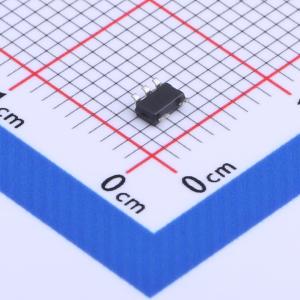

温馨提醒：图片仅供参考，商品以实物为准

XB5556A0

单节锂离子/聚合物电池保护IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XB5556A0产品是一款用于锂离子/聚合物电池保护的高度集成解决方案。XB5556A0集成了先进的功率MOSFET、高精度电压检测电路和延时电路。XB5556A0采用超小型SOT23 - 5封装，且仅需一个外部元件，使其成为电池组有限空间内的理想解决方案
品牌名称: xysemi(赛芯微)
商品型号: XB5556A0
商品编号: C2760010
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

XB5556A0产品是一款用于锂离子/聚合物电池保护的高集成解决方案。XB5556A0包含先进的功率MOSFET、高精度电压检测电路和延时电路。XB5556A0采用超小型SOT23 - 5封装，仅需一个外部元件，使其成为电池组有限空间内的理想解决方案。XB5556A0具备电池应用所需的所有保护功能，包括过充、过放、过流和负载短路保护等。精确的过充检测电压确保安全且充分的充电。低待机电流在电池储存时消耗极少电量。该器件不仅适用于数字蜂窝电话，还适用于任何需要长电池寿命的其他锂离子和锂聚合物电池供电的信息设备。

商品特性

充电器反接保护
电池反接保护
集成等效电阻RSS(ON)为37mΩ的先进功率MOSFET
超小型SOT23 - 5封装
仅需一个外部电容
过温保护
过充电流保护
两步过流检测：过放电流、负载短路
充电器检测功能
零伏电池充电功能
内部生成延时
高精度电压检测
低电流消耗：工作模式：典型值2.8μA，掉电模式：典型值1.5μA
符合RoHS标准且无铅

应用领域

单节锂离子电池组
锂聚合物电池组

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	2V~6V
	充电饱和电压	4.12V
	放电截止电压	2.5V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	0V电池充电	支持
	静态电流(Iq)	1.5uA
