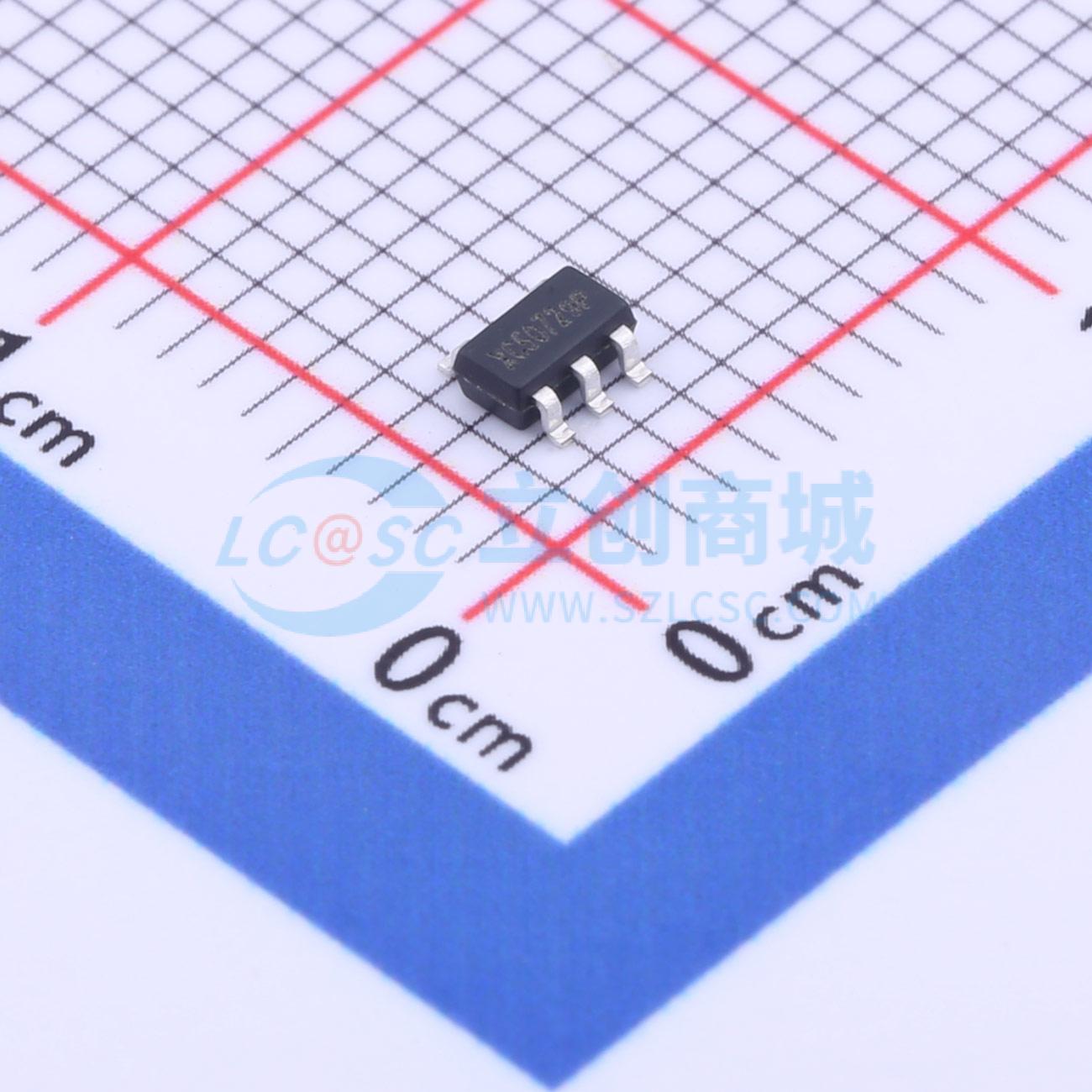

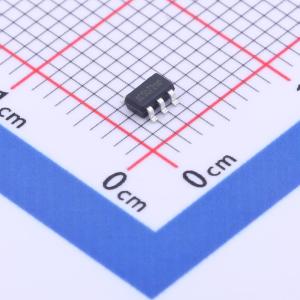

温馨提醒：图片仅供参考，商品以实物为准

XC5072

线性锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XC5072是一款完整的单节锂离子电池恒流/恒压线性充电器。其SOT封装和少量的外部元件数量，使XC5072非常适合便携式应用。此外，XC5072专门设计用于符合USB电源规格
品牌名称: xysemi(赛芯微)
商品型号: XC5072
商品编号: C2760080
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

XC5072是一款完整的单节锂离子电池恒流/恒压线性充电器。其SOT封装和较少的外部元件数量，使XC5072非常适合便携式应用。此外，XC5072专门设计用于符合USB电源规格。由于采用内部MOSFET架构，无需外部检测电阻，也不需要阻塞二极管。热反馈可调节充电电流，以在高功率运行或高环境温度时限制芯片温度。充电电压固定为4.35V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的1/10时，XC5072会自动终止充电周期。当移除输入电源（壁式适配器或USB电源）时，XC5072会自动进入低电流状态，使电池漏电流降至小于2uA。XC5072可进入关断模式，将电源电流降至50uA。其他特性包括欠压锁定、自动再充电和一个用于指示充电和充电终止状态的引脚。

商品特性

可编程充电电流高达600mA
无需MOSFET、检测电阻或阻塞二极管
采用SOT封装的完整单节锂离子电池线性充电器
具备热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
可直接通过USB端口为单节锂离子电池充电
预设4.35V充电电压，精度为±1%
用于电量计量的充电电流监测输出
自动再充电
C/10充电终止
关断模式下电源电流为50uA
2.9V涓流充电阈值
软启动限制浪涌电流
ESD HBM 8KV
提供SOT23 - 5封装

应用领域

手机
个人数字助理（PDA）
MP3/MP4播放器
充电座和托架
蓝牙设备
GPS应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6.5V
	最大充电电流	600mA
	充电饱和电压	4.35V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	2uA
