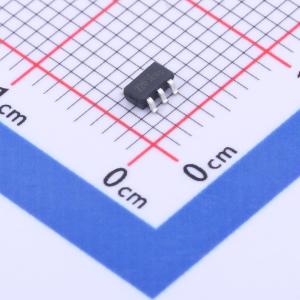

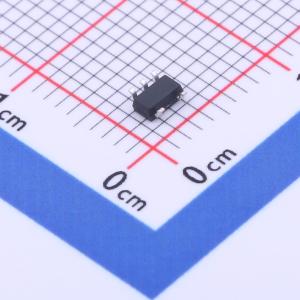

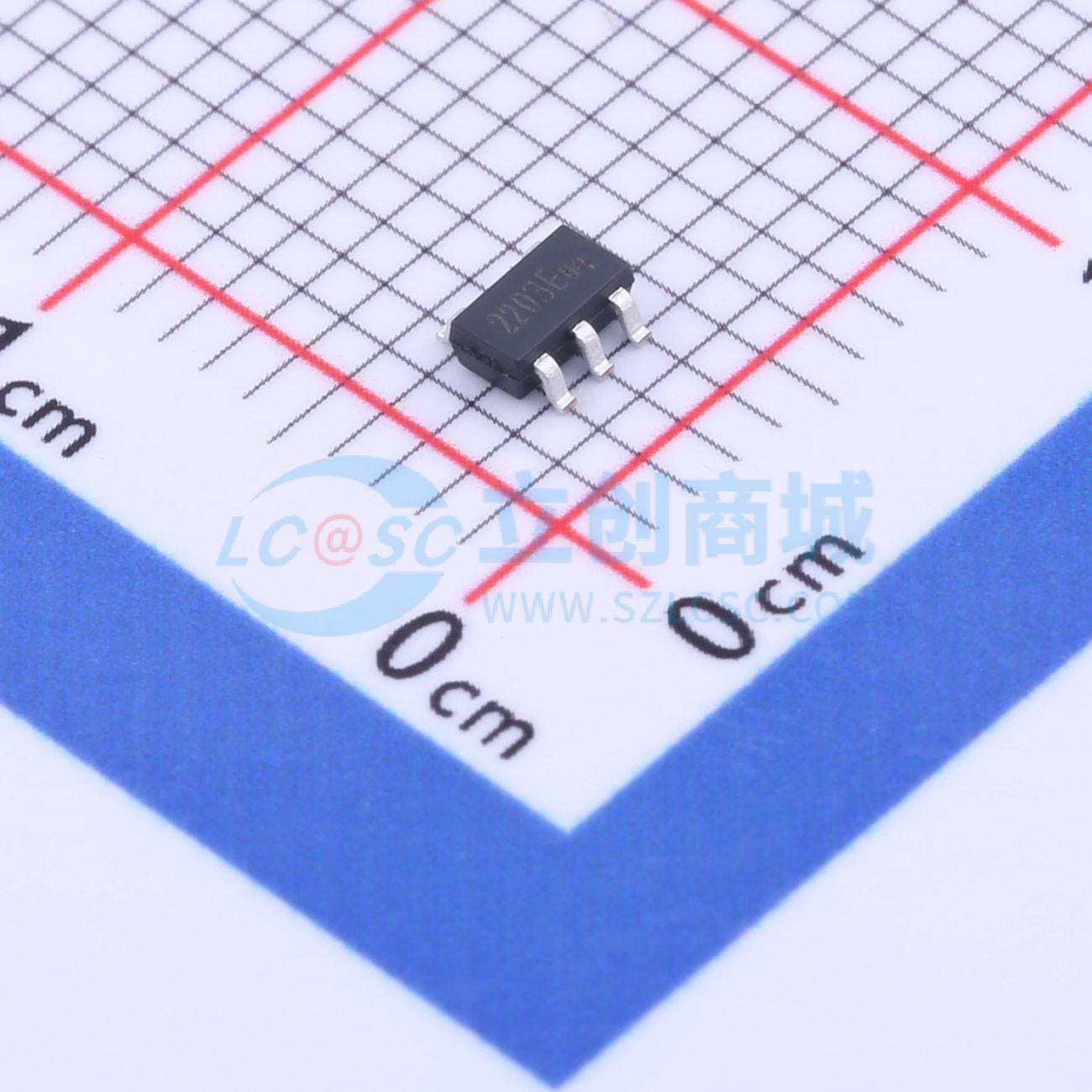

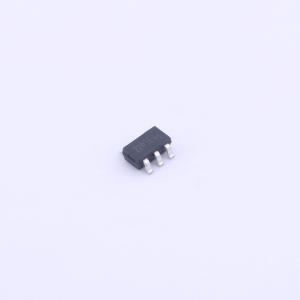

XR2203E
1.2MHz 14V 升压型 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XR2203E 是一款高频率、高效率的 DC/DC 转换器,具有集成的 4A 功率开关,能够提供高达 14V 的输出电压。其固定 1.2MHz 的开关频率允许使用小型外部电感和电容,提供快速瞬态响应。集成软启动、热关断和欠压锁定功能。
- 品牌名称
- xysemi(赛芯微)
- 商品型号
- XR2203E
- 商品编号
- C2760020
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.3V~6V | |
| 输出电压 | 14V | |
| 输出电流 | 4A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 75uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
XR2203E是一款高频、高效的直流-直流转换器，集成了一个4A、0.1Ω的功率开关，能够提供高达14V的输出电压。固定的1.2MHz频率允许使用小型外部电感和电容，并提供快速瞬态响应。它集成了软启动、补偿功能，外部仅需少量元件。
商品特性
- 输入电压范围：2.3V至6V
- 效率高达96%
- 带4A开关电流的14V升压转换器
- 1.2MHz固定开关频率
- 集成软启动
- 热关断
- 欠压锁定
- ESD 8KV通过（HBM）
- SOT23-5封装
应用领域
- 手持设备
- GPS接收器
- 数码相机
- 便携式应用
- DSL调制解调器
- PCMCIA卡
- TFT LCD偏置电源
