温馨提醒：图片仅供参考，商品以实物为准

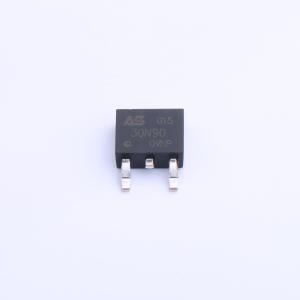

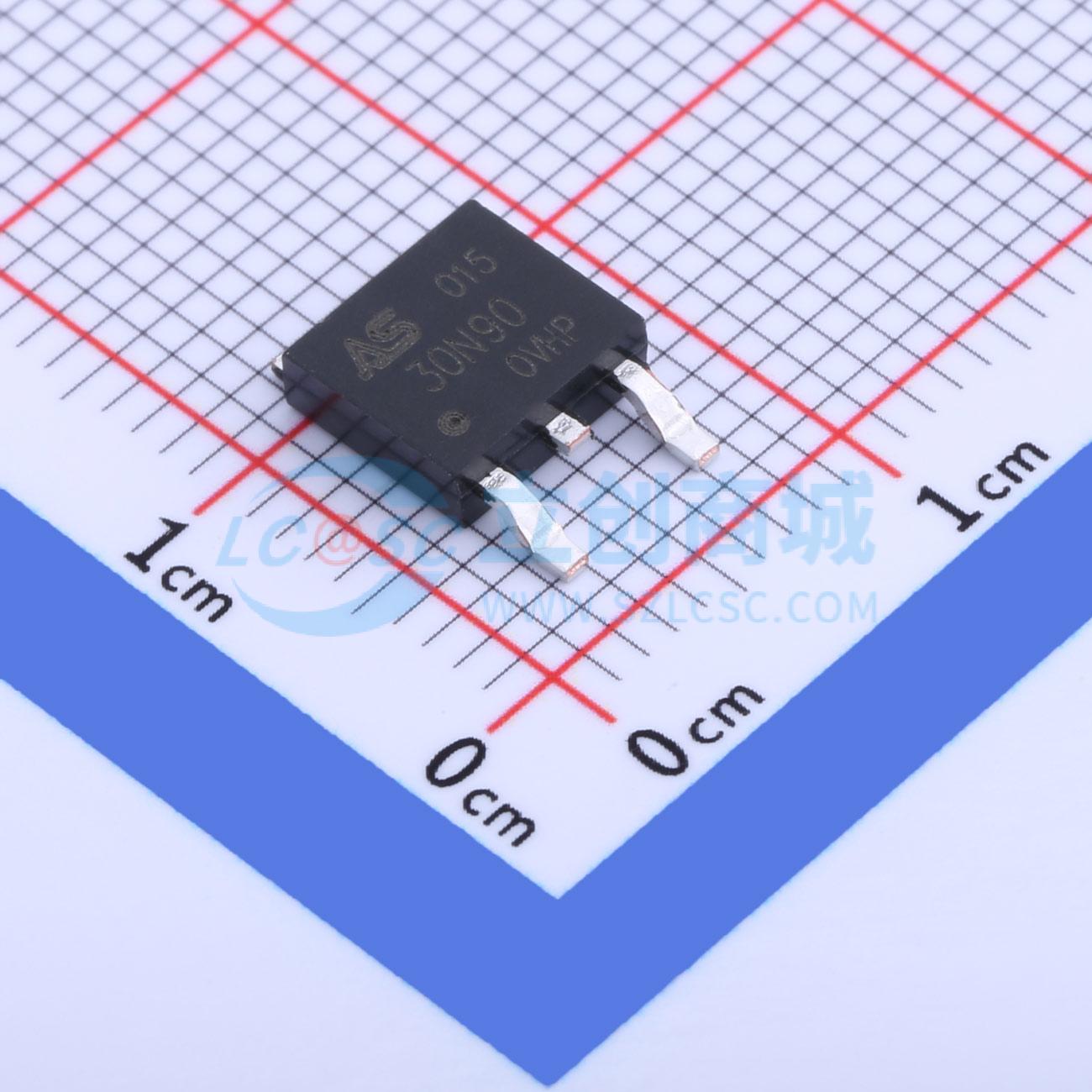

ASDM30N90KQ-R
N沟道 耐压:30V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低栅极电荷。 先进的沟槽技术。 提供出色的导通电阻 RDS(ON)。 高功率和电流处理能力。应用：负载开关。 PWM 应用
- 品牌名称
- ASDsemi(安森德)
- 商品型号
- ASDM30N90KQ-R
- 商品编号
- C2758223
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.449克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 4.5mΩ@10V | |
| 耗散功率(Pd) | 65W | |
| 阈值电压(Vgs(th)) | 2.4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 40nC@10V | |
| 输入电容(Ciss) | 2.12nF | |
| 反向传输电容(Crss) | 253pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 307pF |
商品特性
- 在VGS = 10 V条件下，RDS(ON) = 10.4 mΩ（典型值）
- 60V/66A
- 100%雪崩测试
- 可靠耐用
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 开关应用
- 逆变器系统电源管理
