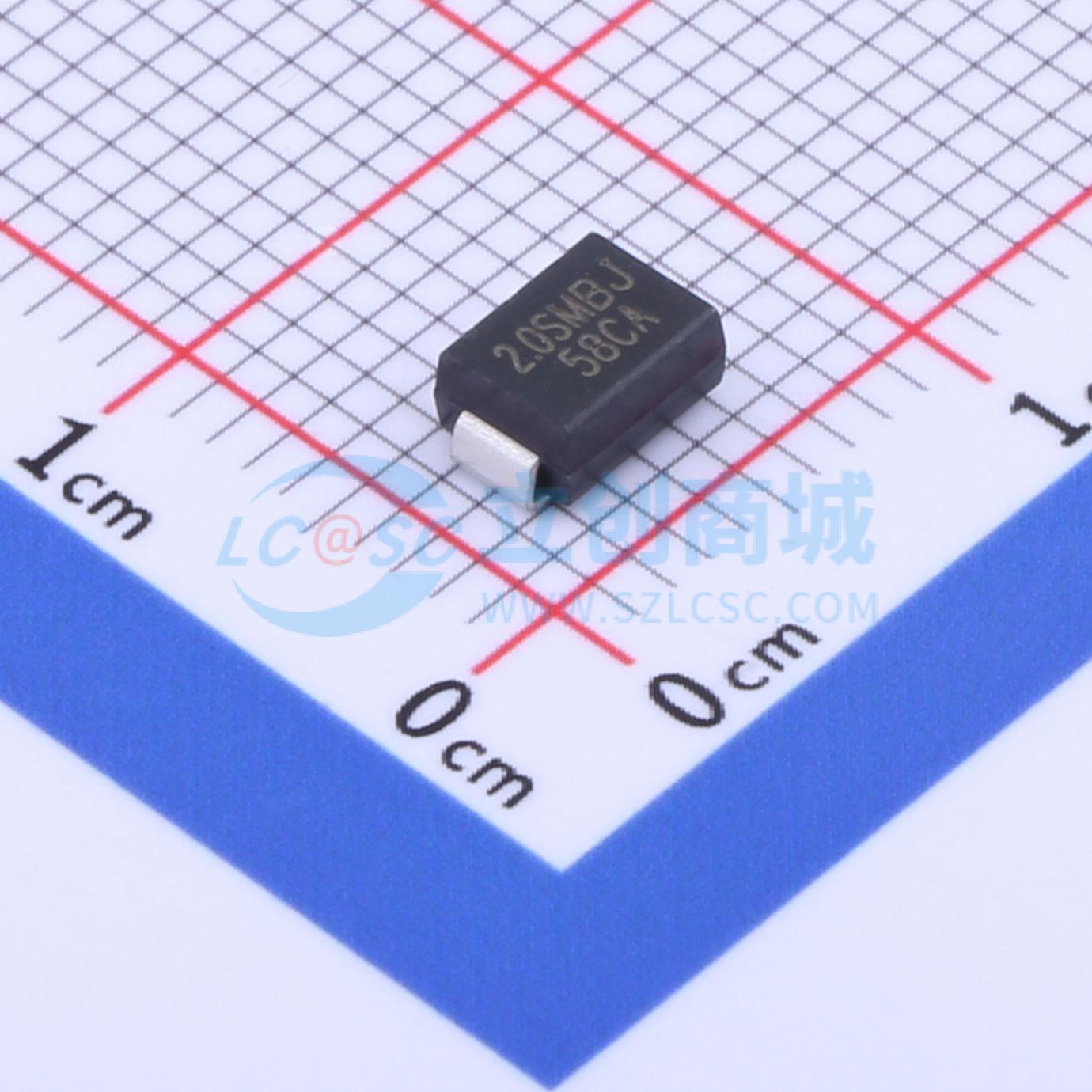

温馨提醒：图片仅供参考，商品以实物为准
2.0SMBJ58CA
双向TVS 58V截止 峰值浪涌电流：21.37A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2.0SMBJ系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- 2.0SMBJ58CA
- 商品编号
- C2688194
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 58V | |
| 钳位电压 | 93.6V | |
| 峰值脉冲电流(Ipp) | 21.37A@10/1000us | |
| 峰值脉冲功率(Ppp) | 2kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 71.2V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
2.0SMBJ系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 玻璃钝化或平面结
- 出色的钳位能力
- 重复率（占空比）：0.01%
- 薄型封装且电感低
- 在10×1000 μs波形下具有2000W的峰值脉冲功率能力
- 快速响应时间：从0V到最小击穿电压（VBR min）通常小于1.0ps
- 适用于表面贴装应用，以优化电路板空间
应用领域
- 输入/输出（I/O）接口
- 交流/直流（AC/DC）电源
- 低频信号传输线（如RS232、RS485等）
