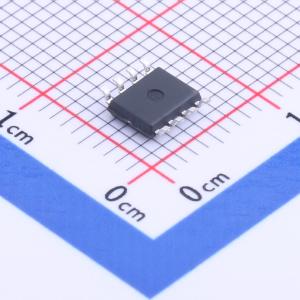

温馨提醒：图片仅供参考，商品以实物为准

MD9927ESF4

马达驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 内部集成驱动MOS，马达电源工作电压范围0~12V，最高18V，芯片内部逻辑部分供电1.8V~7V，通过（IN1和IN2）控制脚实现脉宽信号PWM调制，提供内部关闭功能、过电流保护、短路保护，欠压锁定和过热保护。
品牌名称: 明达微
商品型号: MD9927ESF4
商品编号: C2684787
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.112克(g)

商品参数

商品概述

MD9927为相机、消费产品、玩具及其他低压或电池供电的运动控制应用提供了集成式电机驱动解决方案。该器件可驱动一个直流电机或其他类似螺线管的设备。输出驱动模块由配置成H桥的N沟道功率MOSFET组成，用于驱动电机绕组。内部电荷泵可产生所需的栅极驱动电压。 MD9927可提供高达1.8A的输出电流。其电机电源电压范围为0至12V，器件电源电压范围为1.8V至7V。 MD9927器件具有PWM（IN1 - IN2）输入接口，与行业标准器件兼容。内部具备过流保护、短路保护、欠压锁定和过温保护等关断功能。

商品特性

H桥电机驱动器，可驱动直流电机或其他负载
低MOSFET导通电阻：高侧 + 低侧 500 mΩ
最大驱动电流1.8A
电机和逻辑电源引脚分开
- 电机电源VM：0至12V
- 逻辑电源VCC：1.8至7V
PWM接口：PWM、IN1和IN2
低功耗睡眠模式，最大睡眠电流120nA
- nSLEEP引脚
小封装和小尺寸
- 带散热焊盘的8引脚DFN封装
- 2.0×2.0mm
保护功能
- VCC欠压锁定（UVLO）
- 过流保护（OCP）
- 热关断（TSD）

应用领域

相机数码单反镜头
医疗设备机器人
玩具
消费产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	输出电流	-
	峰值电流	1.8A

	属性	参数值
	工作电压	1.8V~7V
	导通电阻	500mΩ
	静态电流(Iq)	120nA
	工作温度	-40℃~+85℃
