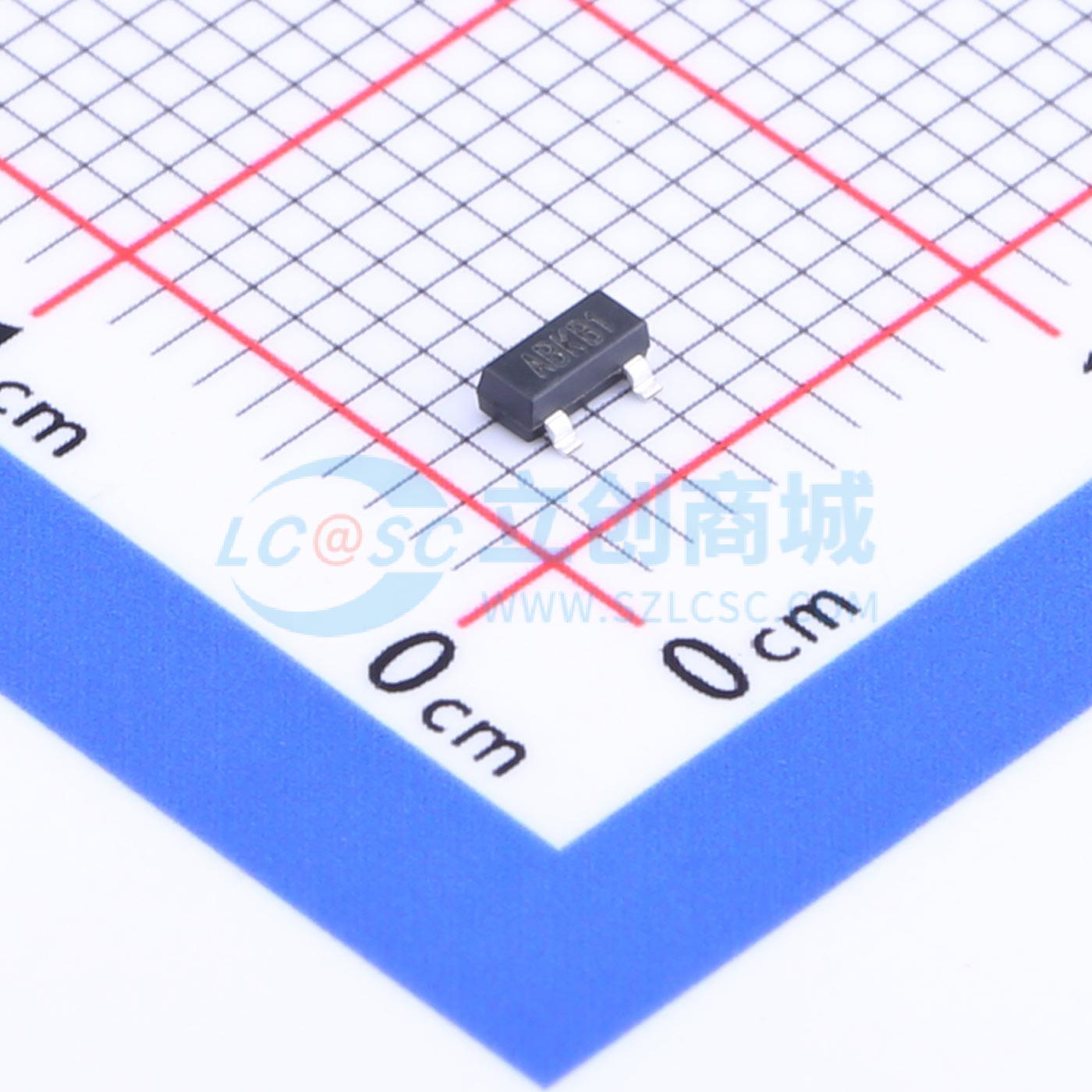

温馨提醒：图片仅供参考，商品以实物为准
VP809MEUR/T
VP809MEUR/T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种低功耗电源监控芯片，适用于2.5V、3.0V、3.3V和5.0V供电的微处理器、微控制器和数字系统。当电源电压低于预设的复位阈值时，芯片将发出复位信号。并且电源电压恢复至复位阈值以后，复位信号至少再持续140ms。809芯片输出低电平复位信号，它可以在VCC低至1.1V时仍然确保有效的低电平复位信号输出。810芯片输出高电平复位信号。复位比较器能够滤除电源电压的高频抖动。极低的功耗特性使其成为便携式设备和电池供电系统的理想选择，可采用紧凑型3引脚SOT23封装。
- 品牌名称
- VP(中芯集成)
- 商品型号
- VP809MEUR/T
- 商品编号
- C2684790
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.151克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电源监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 2.5V~5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 4.38V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 140ms | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品概述
809/810 是一种最优化的低功耗电源监控芯片，适用于 2.5V，3.0V，3.3V 和 5.0V 供电的微处理器 (μP)、微控制器（μC）和数字系统。可替代美信 MAX809/810 芯片，其功耗比 MAX809/810 降低了 80%。 当电源电压低于预设的复位阈值时，芯片将发出复位信号。并且电源电压恢复至复位阈值以后，复位信号至少再持续 140ms。809 芯片输出低电平复位信号，它可以在 VCC 低至 1.1V 时仍然确保有效的低电平复位信号输出。810 芯片输出高电平复位信号。复位比较器能够滤除电源电压的高频抖动。 809/810 芯片极低的功耗特性使其成为便携式设备和电池供电系统的理想选择。809/810 芯片可采用紧凑型 3 引脚 SOT23 封装。
商品特性
- 可替代美信 MAX809/MAX810
- 静态电流较低 (6μA)
- 静态电流降低 80%
- 工作电压为：5V,3.3V,3V 和 2.5V
- 140ms 最短复位周期
- 电压低至 1.1V 时，809 低电平复位有效
- 小型 3 引脚 SOT-23 封装
- 无需外围器件
- 全温度范围为： -40°C 至 125°C
应用领域
- 嵌入式控制器
- 电池供电系统
- 智能仪器
- 无线通信系统
- PDA 和便携式设备
