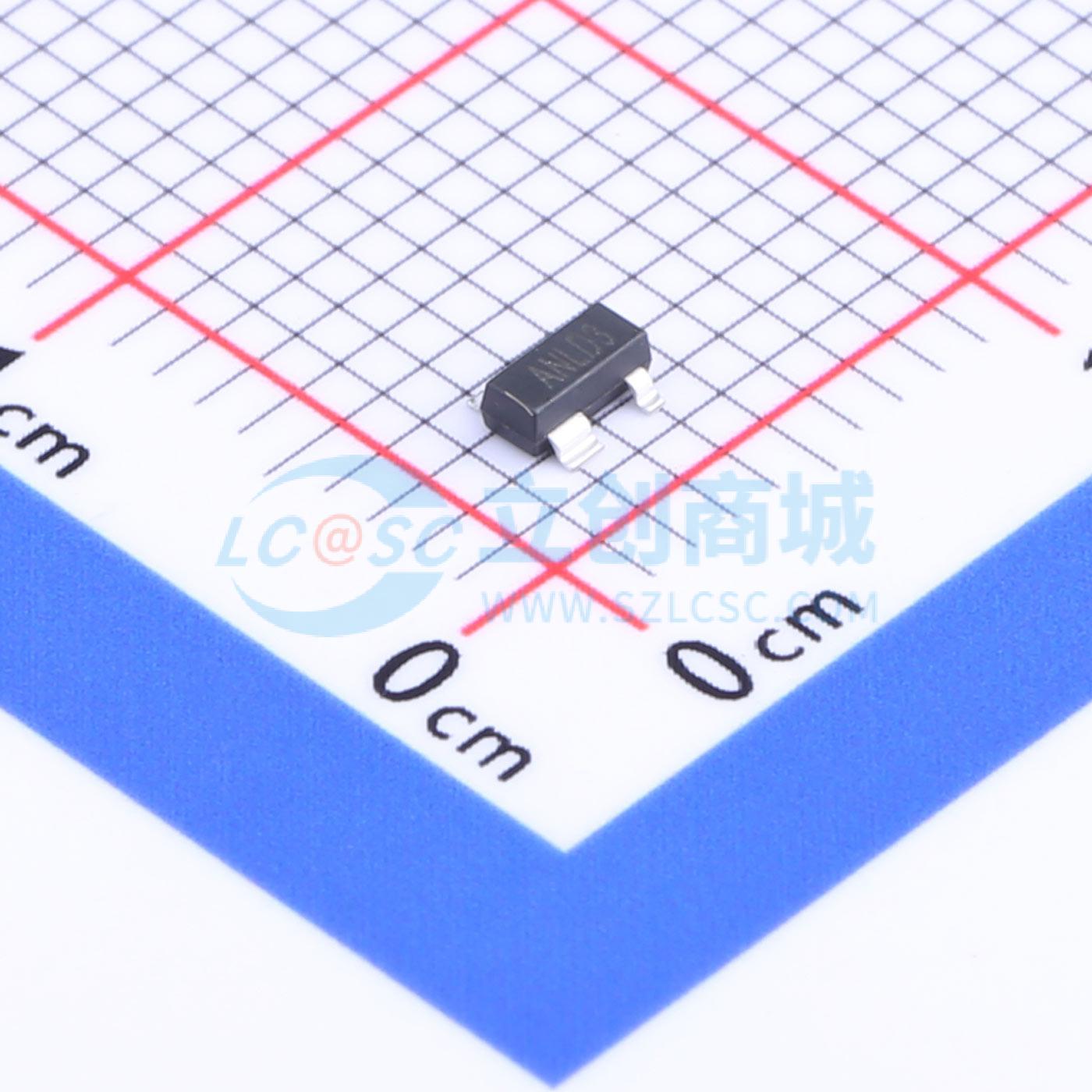

温馨提醒：图片仅供参考，商品以实物为准

VP811MEUR/T

电源监控芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 811/812 是一种最优化的低功耗电源监控芯片，适用于 2.5V，3.0V，3.3V 和 5.0V 供电的微处理器 (μP)、微控制器 (μC) 和数字系统。可替代美信 MAX811/812 芯片，其功耗比 MAX811/812 降低了 80%。当电源电压低于预设的复位阈值时，芯片将发出复位信号。
品牌名称: VP(中芯集成)
商品型号: VP811MEUR/T
商品编号: C2684796
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.069克(g)

商品参数

商品概述

811/812 是一种最优化的低功耗电源监控芯片，适用于 2.5V，3.0V，3.3V 和 5.0V 供电的微处理器 (μP)、微控制器 (μC) 和数字系统。可替代美信 MAX811/812 芯片，其功耗比 MAX811/812 降低了 80%。当电源电压低于预设的复位阈值时，芯片将发出复位信号。并且电源电压恢复至复位阈值以后，复位信号至少再持续 140ms。811 芯片输出低电平复位信号，它可以在 VCC 低至 1.1V 时仍然确保有效的低电平复位信号输出。812 芯片输出高电平复位信号。复位比较器能够滤除电源电压的高频抖动。

商品特性

可替代美信 MAX811/MAX812
静态电流较低 (6μA)
静态电流降低 80%
工作电压为：5.0V，3.3V，3.0V 和 2.5V
140ms 最短复位周期
电压低至 1.1V 时，811 低电平复位有效
小型 4 引脚 SOT-143 封装
无需外围器件
全温度范围为： -40°C 至 125°C

应用领域

电脑和控制器
嵌入式控制器
电池供电系统
智能仪器
无线通信系统
PDA 和便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	工作电压	2.5V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.38V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	140ms
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	6uA
