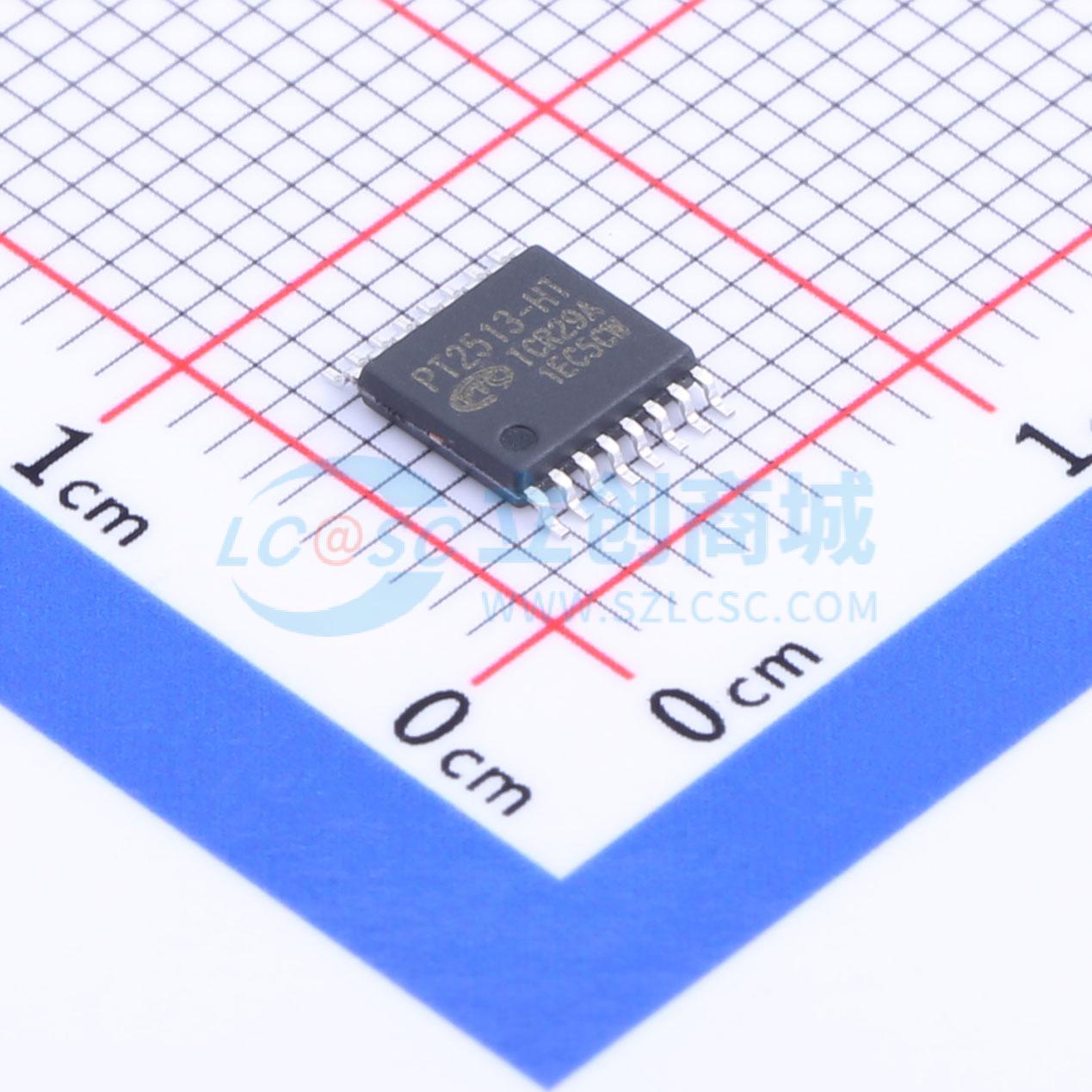

PT2513
PT2513
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PT2513是一款整合的三相无传感器BLDC马达驱动器，具有进阶保护功能，包括软启动电路、热关断、锁保护和输出电流限制。PT2513非常适合无传感器电机应用，是需要高效率的风扇马达控制的理想选择。在速度控制接口上，支持PWM或DC(VSP)命令，使得马达可以从低速到高速获得平稳的控制。
- 品牌名称
- PTC(普诚)
- 商品型号
- PT2513
- 商品编号
- C2684801
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 半桥数量 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~16V | |
| 导通电阻 | 500mΩ | |
| 静态电流(Iq) | 5mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
PT2513是一款整合的三相无传感器BLDC马达驱动器，具有进阶保护功能，包括软启动电路、热关断、锁保护和输出电流限制。PT2513非常适合无传感器电机应用，是需要高效率的风扇马达控制的理想选择。在速度控制接口上，支持PWM或DC(VSP)命令，使得马达可以从低速到高速获得平稳的控制。 PT2513采用BCD制程，使用上仅需单一VDD电源，其周边仅需几个零件，芯片封装为带底部散热的HTSSOP16，可实现出色的能效，使其成为紧凑型、低成本、无传感器BLDC马达驱动的理想解决方案。
商品特性
- 三相无传感器驱动IC
- 180度正弦波电流操作
- 缓启动控制功能
- PWM或VSP (DC)输入速度控制
- 最大和最低占空比限制设定
- 堵转保护功能
- 过温保护功能(30℃温度迟滞)
- 经由外部电阻达成电流限制设定
- FG或1/2FG转速讯号输出
应用领域
- 3相无传感器BLDC马达驱动
- CPU,GPU,或服务器散热风扇
- 冰箱扇
