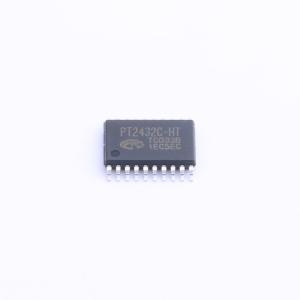

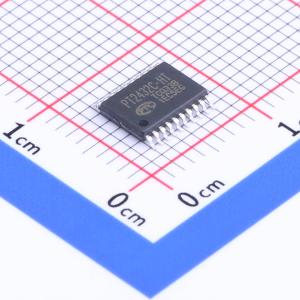

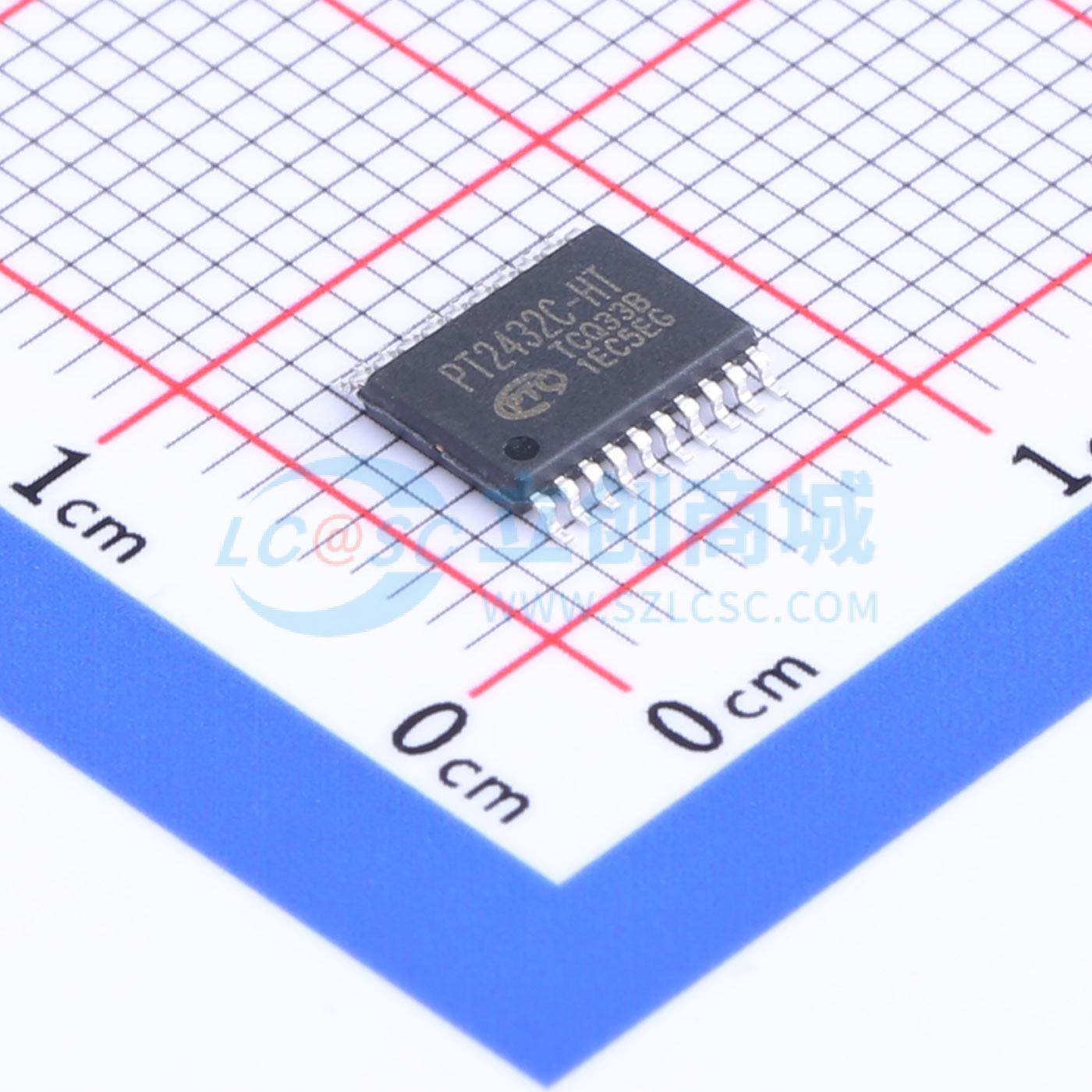

PT2432C-HT
三相无传感器无刷直流电机驱动器
- 描述
- 是一款集成的三相无传感器无刷直流电机驱动器，具有先进的保护功能，包括软启动电路、热关断、锁定保护和输出电流限制。适用于无传感器电机应用，非常适合需要高功率效率的风扇电机控制。速度控制接口支持PWM和直流命令，允许平滑的低速到高速电机控制。需要的外围设备很少，能够实现紧凑的PCB布局。采用新的多功率BCD技术，只需要一个VDD电源，使用HTSSOP16、HTSSOP20和QFN48封装，实现了出色的功率效率，是紧凑、低成本、无传感器无刷直流电机系统的理想解决方案。有不同的封装适用于不同的应用。
- 品牌名称
- PTC(普诚)
- 商品型号
- PT2432C-HT
- 商品编号
- C2684799
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 |
| 属性 | 参数值 | |
|---|---|---|
| 集成FET | 是 | |
| 半桥数量 | 3 |
商品概述
PT2432是一款集成式三相无传感器BLDC电机驱动器，具备先进的保护功能，包括软启动电路、热关断、锁定保护和输出电流限制。PT2432非常适合无传感器电机应用，是需要高功率效率的风扇电机控制的理想选择。速度控制接口支持PWM和直流指令，可实现电机从低速到高速的平稳控制。PT2432所需的外围设备较少，可实现紧凑的PCB布局。 PT2432采用了全新的多功率BCD技术，仅需单路VDD电源供电，采用HTSSOP16、HTSSOP20和QFN48封装，实现了出色的功率效率，是紧凑、低成本无传感器BLDC电机系统的完美解决方案。PT2432针对不同应用提供不同的封装。
商品特性
- 多功率BCD技术
- 三相无传感器控制
- 软启动控制功能
- 用于静音运行的软开关功能
- 锁定保护功能
- 具有30℃迟滞窗口的热保护功能
- 支持PWM或直流指令进行电机速度控制
- 通过外部精密电阻设置过流限制
- FG输出功能，提供类似于霍尔传感器的脉冲信号
- 内置快速启动功能（可选）
应用领域
- 三相无传感器BLDC电机驱动器
- CPU、GPU或服务器风扇
- 泵
