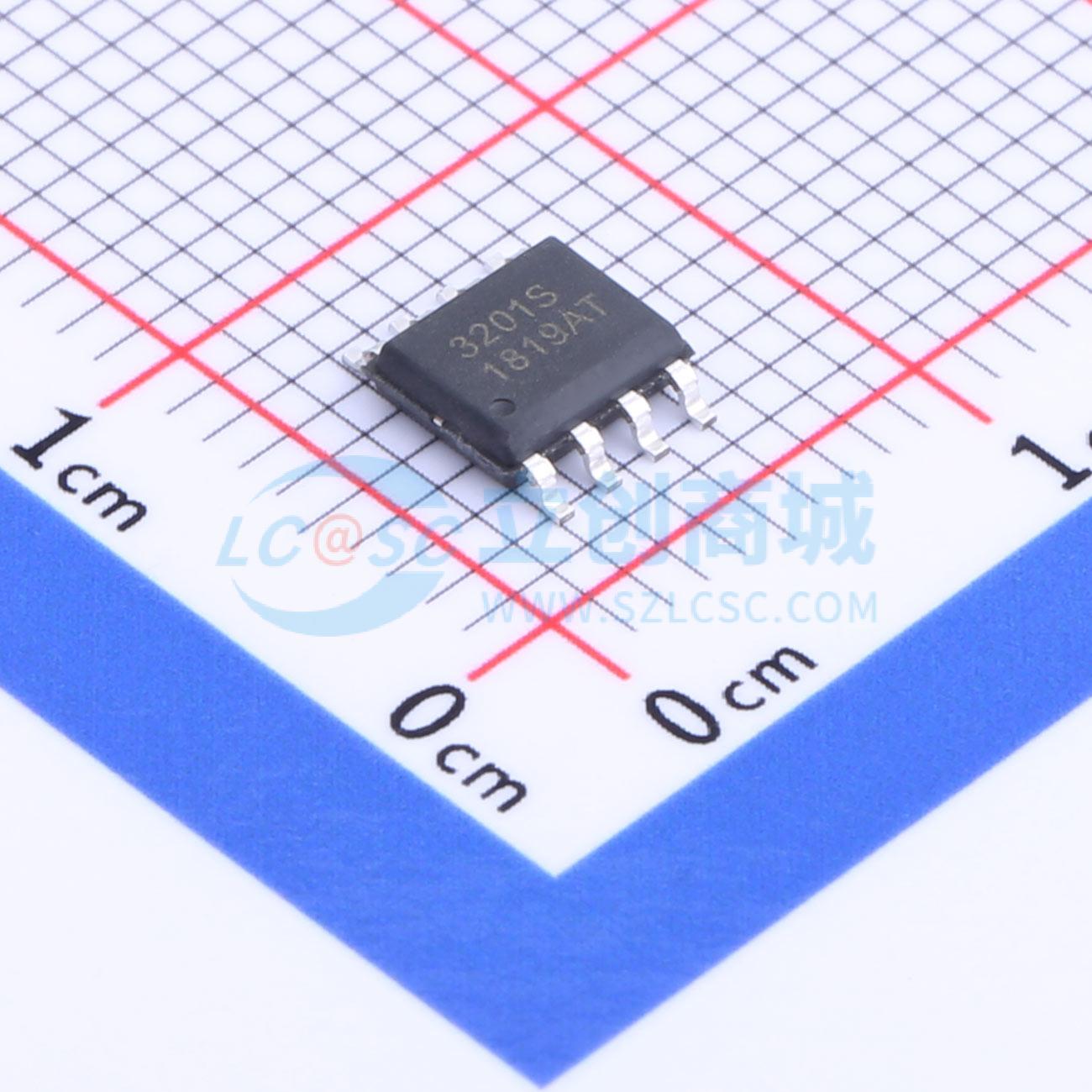

温馨提醒：图片仅供参考，商品以实物为准
3201ESA/T
半桥驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3201/3202 是一款高压、高速MOSFET 和IGBT 驱动芯片，具有独立的高压侧和低压侧输出通道。专有的高压栅工艺和抗闩锁CMOS技术使集成电路具有很高的可靠性。逻辑输入与标准的CMOS 输出或者LSTTL 输出兼容，最低可至 3.3V。
- 品牌名称
- VP(中芯集成)
- 商品型号
- 3201ESA/T
- 商品编号
- C2684797
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.744克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 100ns | |
| 下降时间(tf) | 50ns | |
| 传播延迟 tpLH | 160ns | |
| 传播延迟 tpHL | 150ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -25℃~+125℃ | |
| 静态电流(Iq) | 150uA |
商品概述
3201/3202 是一款高压、高速MOSFET 和IGBT 驱动芯片，具有独立的高压侧和低压侧输出通道。专有的高压栅工艺和抗闩锁CMOS技术使集成电路具有很高的可靠性。逻辑输入与标准的CMOS 输出或者LSTTL 输出兼容，最低可至 3.3V。在输出驱动级，具有为最小化驱动级的交叉传导专门设计的高脉冲电流缓冲级。在工作电压高至600V 的高压侧，浮动通道可用来驱动N 型功率MOSFET 或IGBT。
商品特性
- 为自举工作模式设计的浮动通道
- 工作电压可以高达 +600V
- 10~20V 的栅极驱动电压范围
- 内置欠压锁定保护
- 兼容3.3V、5V 及15V 逻辑电平输入
- 两个输出通道的传播延时互相匹配
- 输出与输入同相位(3201)，或者输出与输入反相(3202)
