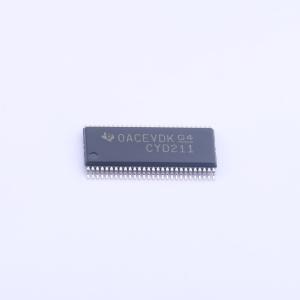

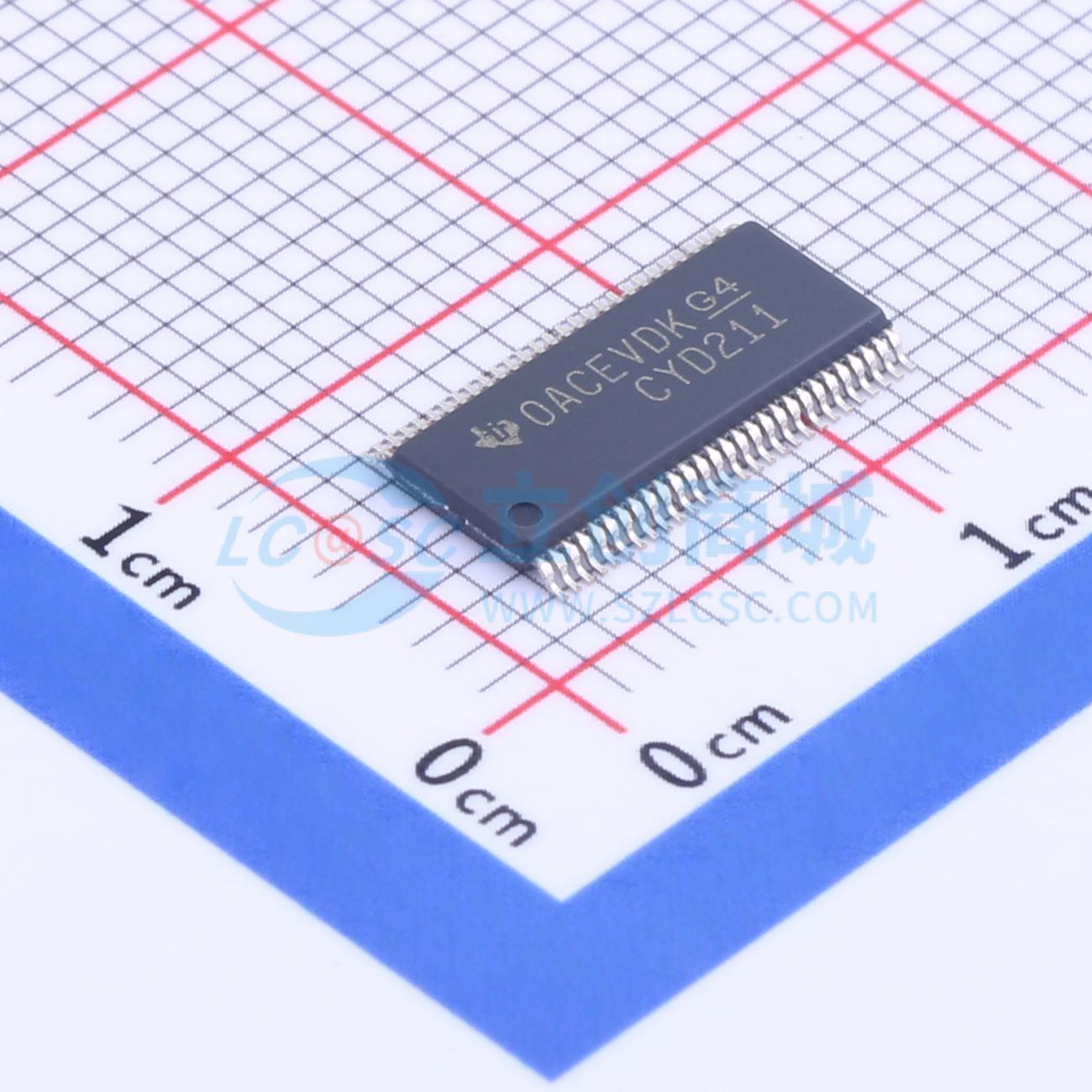

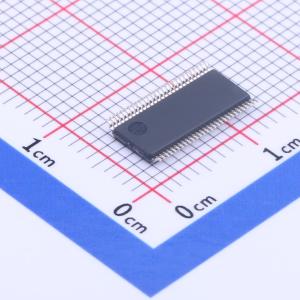

SN74CBTD16211DGVR

描述: SN74CBTD16211 具有电平转换器的 5V、1:1 (SPST)、24 通道 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CBTD16211DGVR
商品编号: C2683750
商品封装: TVSOP-56-4.4mm
包装方式: 编带
商品毛重: 0.473克(g)

商品参数

商品概述

SN74CBTD16211是一款总线开关器件，提供24位高速兼容TTL的总线切换，开关导通状态电阻低，可使连接产生极小的传播延迟。电路内部集成了连接至VCC的二极管，可实现将器件输入端的5V信号转换为输出端的3.3V信号。该器件为双12位总线开关结构，带有独立的输出使能输入，可作为两个12位总线开关使用，也可作为一个24位总线开关使用。当输出使能为低电平时，对应12位总线开关导通，A端口与B端口连通；当输出使能为高电平时，开关断开，端口之间处于高阻状态。在快边沿速率、多路输出切换、高频工作的应用中，输出几乎没有电平转换效果或不存在电平转换效果；所有未使用的控制输入必须接VCC或GND才能保证器件正常工作。

商品特性

两个端口之间开关导通电阻为5Ω
输入电平兼容TTL
提供24位高速总线切换
低导通态电阻，带来极小传播延迟
内置连接VCC的二极管，支持电平转换
带有独立输出使能输入，可配置为双12位或单24位总线开关
电源电压范围：-0.5V~7V
输入电压范围：-0.5V~7V
连续通道电流：128mA
存储温度范围：-65℃~150℃
不同封装对应不同热阻抗：DGG封装64℃/W，DGV封装48℃/W，DL封装56℃/W
未使用的控制输入需接VCC或GND，保证器件正常工作

应用领域

电平转换应用
高速总线切换应用

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	4.5V~5.5V
	输入数/输出数	-
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	0.25ns
	静态电流(Iq)	1.5mA
	功能特性	电平转换；输出使能高阻
