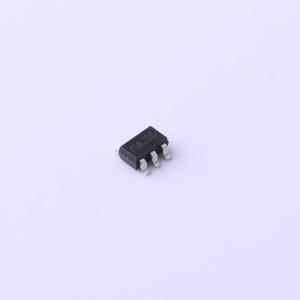

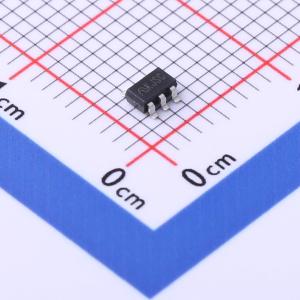

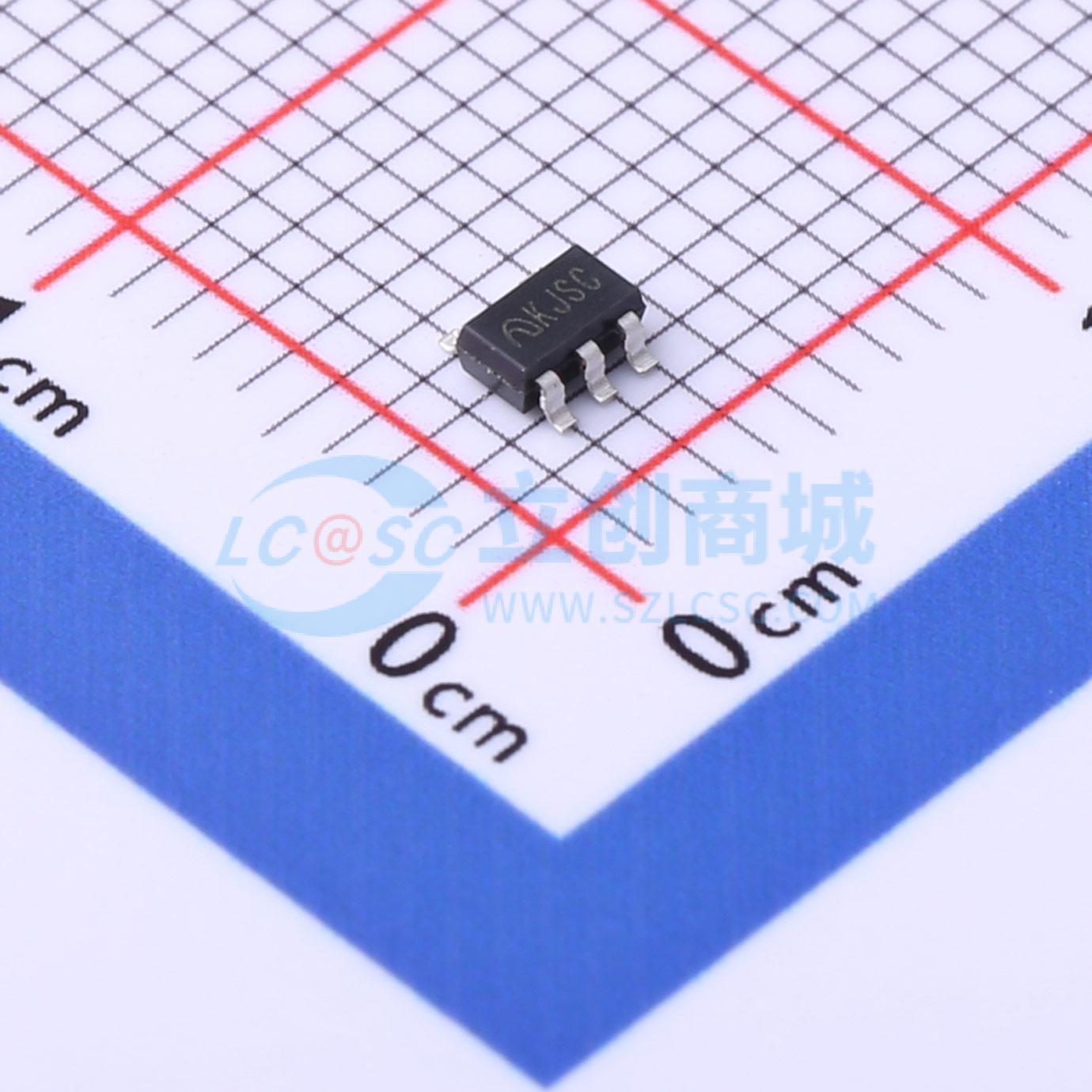

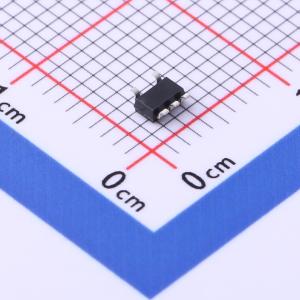

温馨提醒：图片仅供参考，商品以实物为准

ME3108A33M5G

停产 5V,2A COT快速响应同步降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME3108是一款高效率，易使用，COT控制架构的同步降压整流DC/DC转换器，输入电压范围从2.5V到5.5V，输出电压内部设置，驱动2A输出电流。采用电压模恒定导通时间(COT)控制架构通过内部优化补偿可以实现超快速负载瞬态响应功能。芯片在重载时工作在恒定振荡频率，而在轻载时工作在断续模式，从而在全负载范围内实现高效率特点。
品牌名称: MICRONE(南京微盟)
商品型号: ME3108A33M5G
商品编号: C2683417
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ME3108是一款高效率，易使用，COT控制架构的同步降压整流DC/DC转换器，输入电压范围从2.5V到5.5V，输出电压内部设置，驱动2A输出电流。采用电压模恒定导通时间(COT)控制架构通过内部优化补偿可以实现超快速负载瞬态响应功能。芯片在重载时工作在恒定振荡频率，而在轻载时工作在断续模式，从而在全负载范围内实现高效率特点。ME3108具有丰富的保护电路来确保系统的正常安全工作，比如输入欠压保护，过流保护，短路保护和过温保护等。

商品特性

输出电流：2A（典型值），2.5A（最大值）
带载效率：97%（I_OUT = 500mA）
输入电压：2.5~5.5V
输出电压：0.8~3.6V (±2.0%)
电压模恒定导通时间控制
输入欠压保护
内置软启动功能
过流和短路保护功能
过温保护
仅需2个陶瓷电容和一个电感外部元器件

应用领域

蓝牙
电缆调制解调器
LCD电视电源
会议平台
通用点负载电源(POL)
移动设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	3.234V~3.366V
	输出电流	2A
	开关频率	1.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	固定
