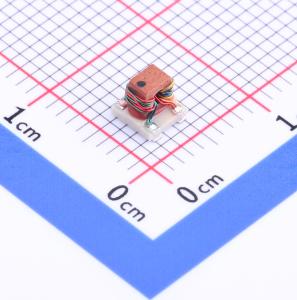

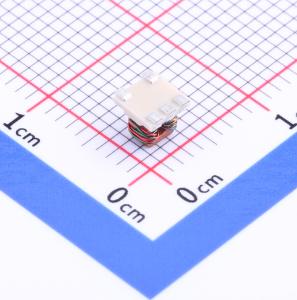

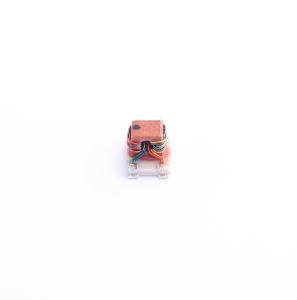

温馨提醒：图片仅供参考，商品以实物为准
TC4-25+
50Ω 500 - 2500MHz 射频变压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这是一款适用于PCS和蜂窝通信的宽带射频变压器，具有良好的回波损耗和平衡传输线，支持二次中心抽头。
- 品牌名称
- Mini-Circuits
- 商品型号
- TC4-25+
- 商品编号
- C2683426
- 商品封装
- SMD-5P
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率 | 500MHz~2.5GHz | |
| 阻抗比-不平衡/平衡 | 1:4 | |
| 插入损耗(最大值) | 3dB | |
| 回波损耗(最小值) | 6.09dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 长度 | 3.81mm | |
| 宽度 | 3.81mm | |
| 高度 | 4.06mm |
商品概述
该产品为50Ω、频率范围500至2500 MHz的器件。若超出任何极限值，可能会造成永久性损坏。引脚连接、外形图、PCB焊盘图案等有相应说明，插入损耗参考中频段损耗，典型值为0.2 dB。
商品特性
- 宽带，500~2500 MHz
- 带次级中心抽头的平衡传输线
- 良好的回波损耗
- 带引脚的塑料底座
- 可水洗
应用领域
- 个人通信系统（PCS）
- 蜂窝通信
