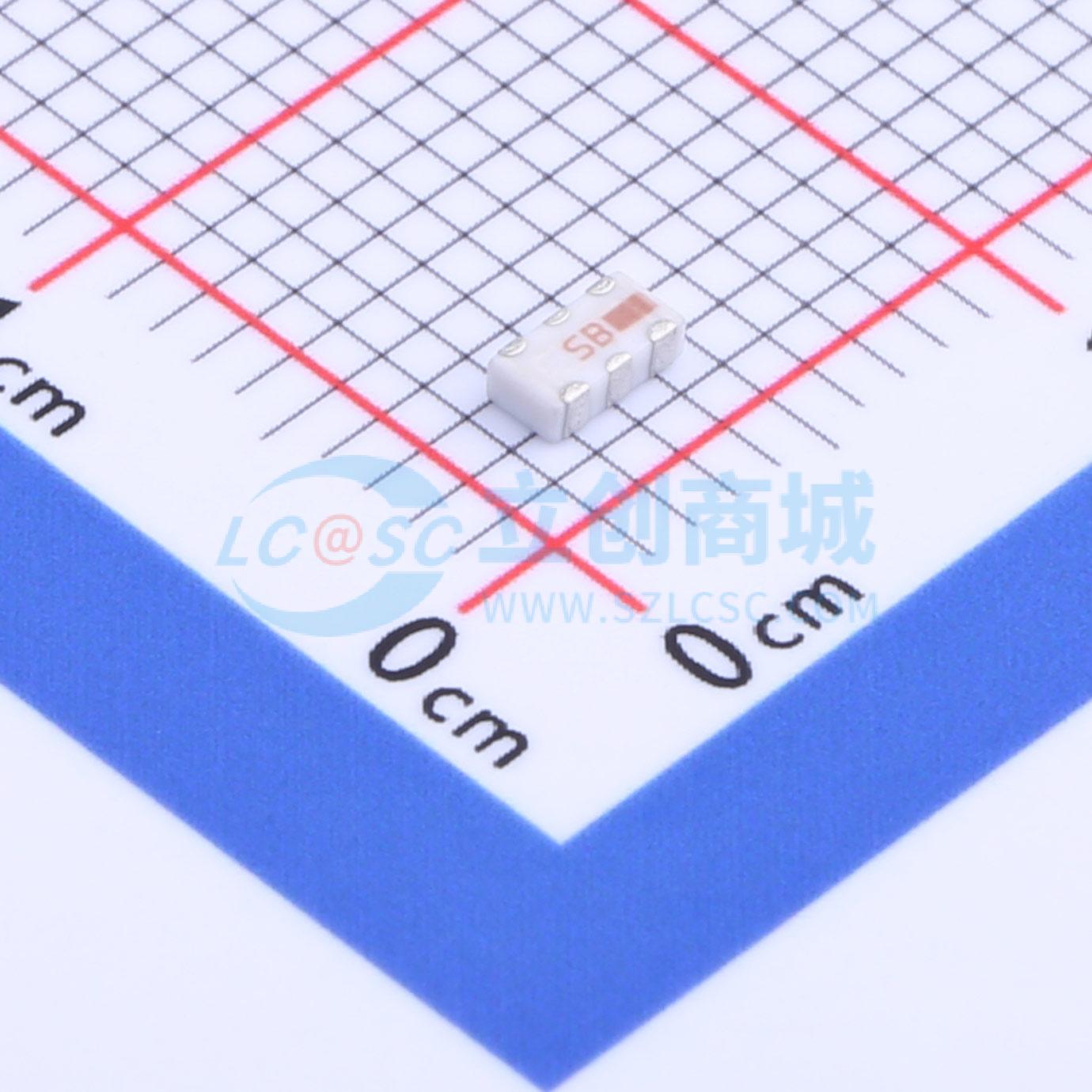

温馨提醒：图片仅供参考，商品以实物为准
QCN-3+
超小型陶瓷2路功率分配器合路器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- QCN-3+
- 商品编号
- C2683438
- 商品封装
- SMD-6P,3.2x1.6mm
- 包装方式
- 编带
- 商品毛重
- 2.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF功分器/合路器 | |
| 功分/功合路数 | 一分二 | |
| 工作电压 | - | |
| 频率 | 220MHz~470MHz | |
| 插入损耗 | 0.6dB | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度 | 38.74dB | |
| 振幅不平衡 | 0.5dB | |
| 相位不平衡 | 1deg | |
| 长度 | 3.2mm | |
| 宽度 | 1.6mm | |
| 高度 | 0.89mm |
商品特性
- 低插入损耗，典型值 0.4 dB
- 高隔离度，典型值 25 dB
- 环绕式端子，提供卓越的可焊性
- 超小尺寸，0.12×0.06×0.035 英寸
应用领域
- 平衡放大器
- 调制器
- VHF
