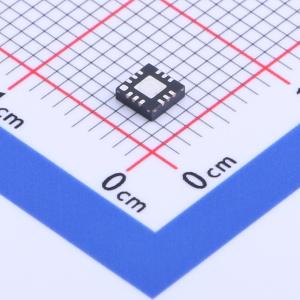

温馨提醒：图片仅供参考，商品以实物为准
XLF-221+
无反射低通滤波器 XLF-221+
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- XLF-221+
- 商品编号
- C2683454
- 商品封装
- QFN-12-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | - | |
| 中心频率 | - | |
| 截止频率 | 370MHz | |
| 绝对带宽 | - | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | 15dB；26dB；12dB | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 1.8dB | |
| 工作温度 | -55℃~+105℃ |
商品概述
Mini-Circuits 的 XLF-221+ 反射式滤波器采用了一种新颖的滤波器拓扑结构，其特点是在内部吸收并终止阻带信号，而非将其反射回信号源。这一新功能为滤波器电路开辟了超越传统方法适用范围的独特应用。传统滤波器在阻带内具有反射性，会将信号以100%的功率电平反射回源端。这些反射会与邻近组件相互作用，常常导致互调失真和其它干扰。反射式滤波器消除了阻带反射，使其能够与敏感器件配对使用，并应用于原本需要隔离放大器或衰减器等电路的应用中。
商品特性
- 在阻带内匹配50Ω，消除不良反射
- 可级联
- 出色的功率处理能力
- 温度稳定性高，可达105°C
- 尺寸小巧，3 × 3 mm
- 受美国专利号8，392，495保护
应用领域
- 谐波抑制
- 宽带匹配
- 收发器
