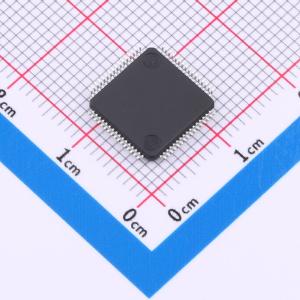

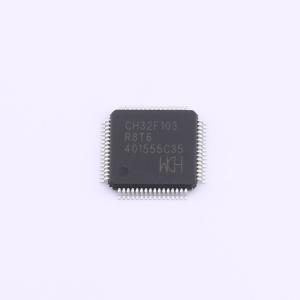

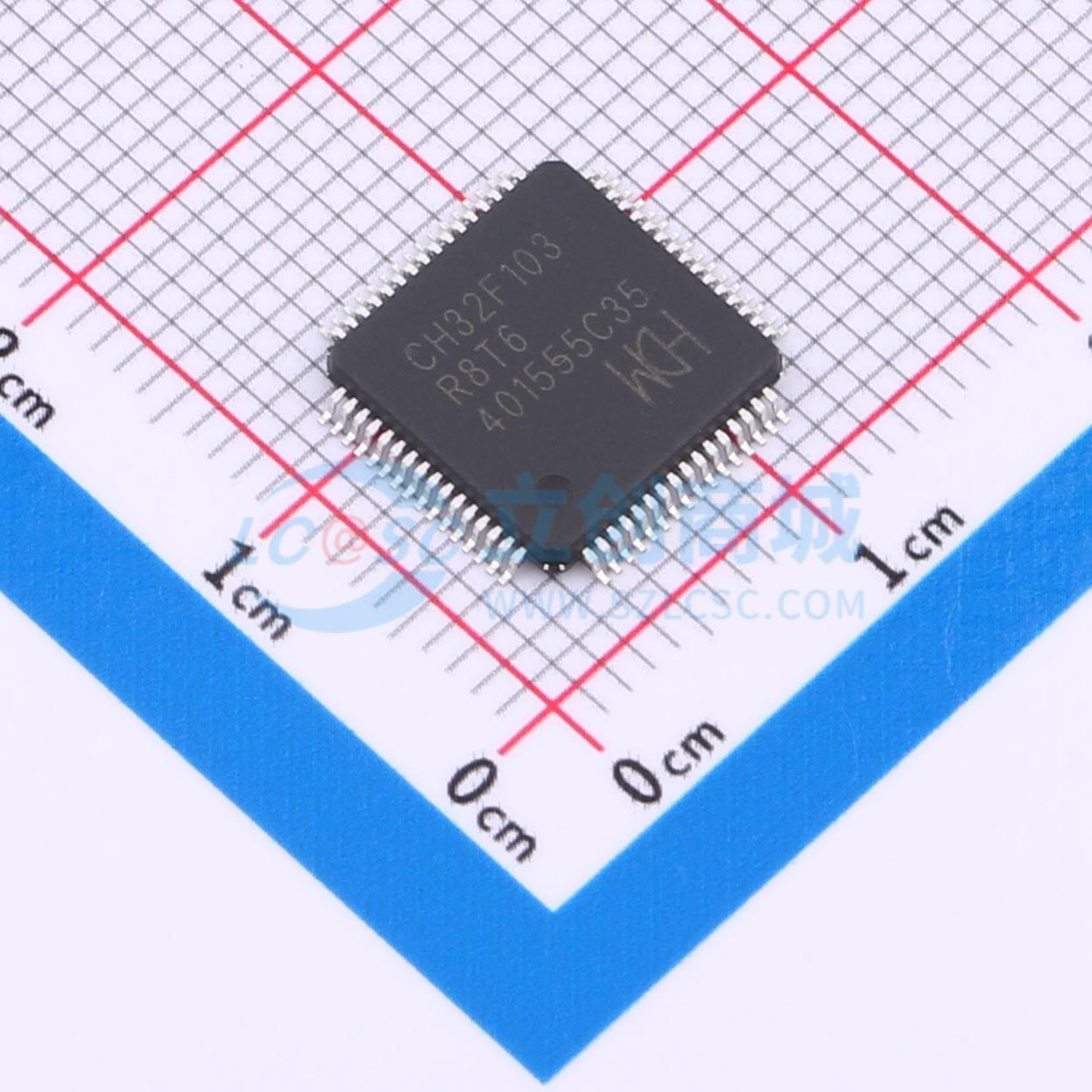

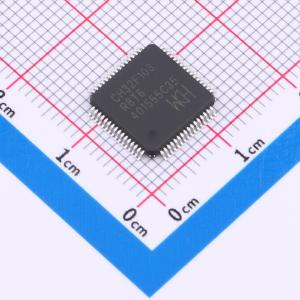

CH32F103R8T6
CH32F103R8T6
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款基于32位ARMP-M3内核的工业级通用微控制器，配备时钟安全系统、多级电源管理、通用DMA控制器等。提供2个USB2.0控制器，其中一个支持USB主机/设备集成（低速/全速）、多通道电容式触摸按键检测（TKey）功能和12位DAC模块。还提供丰富的外设资源，如多通道12位ADC模块、多个定时器、CAN通信控制器、I2C/USART/SPI接口等，以满足工业、医疗、消费等市场的各种需求。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH32F103R8T6
- 商品编号
- C2683478
- 商品封装
- LQFP-64M(10x10)
- 包装方式
- 托盘
- 商品毛重
- 2.37375克(g)
商品参数
参数完善中
商品特性
- 核心：
- 32位ARM Cortex - M3核心
- 最高72 MHz系统时钟频率
- 单周期乘法和硬件除法
- 中断技术，故障处理机制
- 内存：
- 20 KB易失性数据存储器，SRAM
- 64 KB用户应用程序存储器，CodeFlash
- 3.75 KB系统引导加载程序存储器，BootLoader
- 128 B系统非易失性配置存储器
- 128 B自定义信息存储器
- 电源管理和低功耗：
- 供电范围：2.7V至5.5V，GPIO同步供电电压
- 低功耗模式：睡眠/停止/待机
- VBAT为RTC和备份寄存器独立供电
- 系统时钟，复位：
- 内置工厂校准的8 MHz RC振荡器
- 内置40 KHz RC振荡器
- 内置PLL，可选CPU时钟高达72MHz
- 外部4至16 MHz高速振荡器
- 外部32.768 KHz低速振荡器
- 上电/掉电复位（POR/PDR），可编程电压检测器（PVD）
- 实时时钟（RTC）：32位独立定时器
- 通用DMA控制器：
- 7通道。支持环形缓冲区管理
- 支持外设：定时器/ADC/DAC/USART/I2C/SPI
- 12位DAC：
- 2通道模拟信号输出
- 12位ADC，1us转换时间：
- 转换范围：0至VDDA
- 16个外部信号通道 + 2个内部信号通道
- 片上温度传感器
- 16通道TouchKey检测
- 7个定时器：
- 3个16位通用定时器，最多提供4个通道用于输入捕获/输出比较/PWM/脉冲计数和增量编码器输入
- 1个16位高级控制定时器，具有通用定时器功能，提供死区控制和紧急制动，并为电机控制提供PWM
- 2个看门狗定时器（独立看门狗和窗口看门狗）
- 系统时间定时器：24位自增计数器
- 10个标准通信接口：
- USB2.0 FS设备接口（全速和低速）
- USB2.0 FS主机/设备接口（全速和低速）
- 1个CAN接口（2.0B主动）
- 2个I2C接口（支持SMBus/PMBus）
- 3个USART接口（支持ISO7816接口，LIN，IrDA接口和调制解调器控制）
- 2个SPI接口（支持主从模式）
- 快速GPIO端口：
- 51个I/O端口，均可映射到16个外部中断
- 安全特性：
- CRC计算单元，96位唯一ID
- 调试模式：
- 串行单线调试（SWD）接口
- 封装：
- LQFP64M/LQFP48/QFN48X7
应用领域
- 电机驱动和应用控制
- 医疗和手持设备
- PC游戏外设和GPS平台
- 可编程控制器
- 逆变器
- 打印机
- 扫描仪
- 报警系统
- 视频对讲
- 供暖、通风和空调系统
