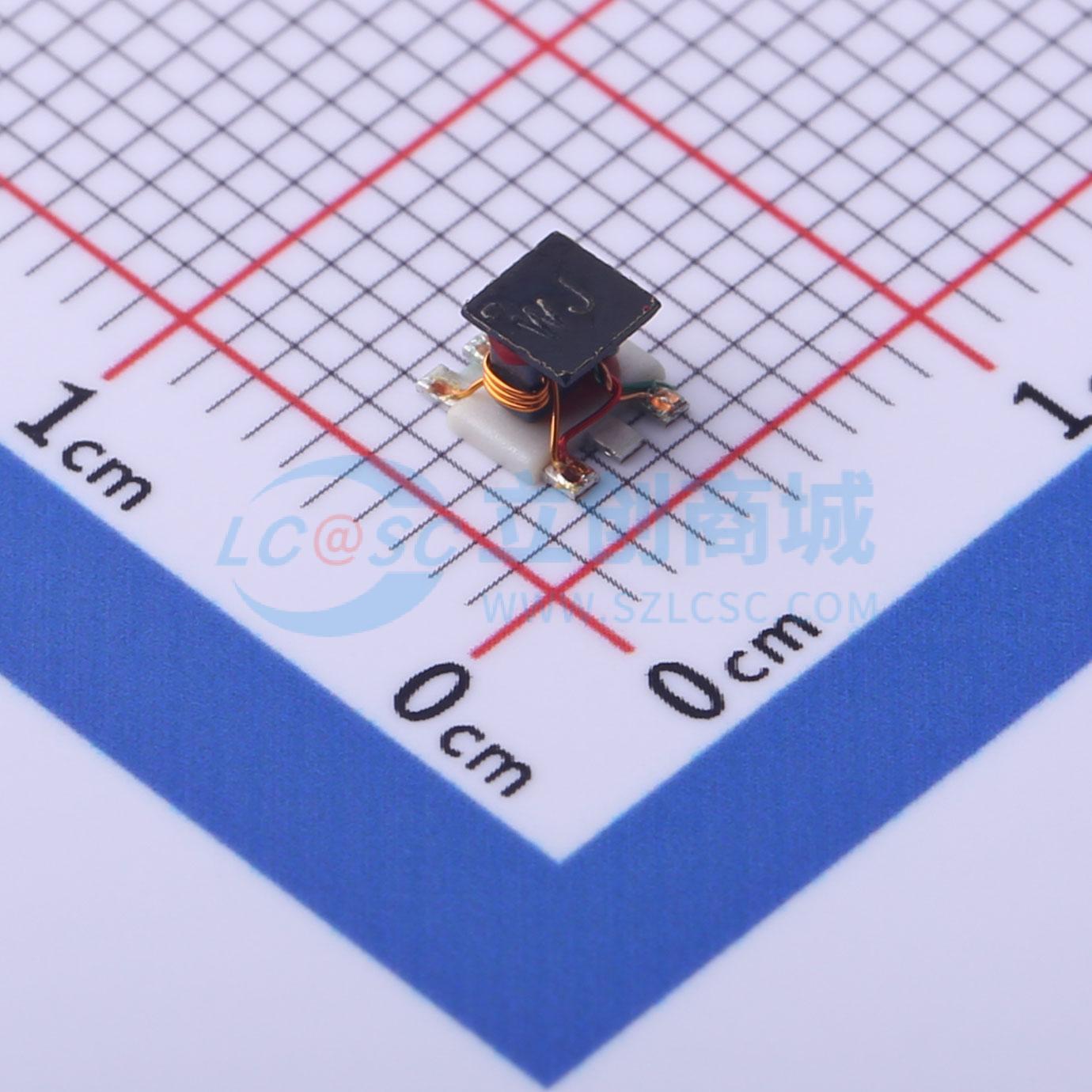

TCM2-63WX+
Surface Mount RF Transformer 50Ω 宽频
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Mini-Circuits 的 TCM2-63WX+ 是一款表面贴装传输线芯和线变压器，覆盖从 30 到 6000 MHz 的非常宽的频率范围。该变压器提供低插入损耗，实现了低相位和幅度不平衡以及优异的输入回波损耗性能。采用6引脚塑料基座上的芯线结构，镀锡镍端接，尺寸为 0.16 x 0.15 x 0.16 英寸，适合密集的电路板布局。它还集成了 Mini-Circuits 的 Top Hat 特性，以实现更快、更准确的拾放组装和易于目视检查。
- 品牌名称
- Mini-Circuits
- 商品型号
- TCM2-63WX+
- 商品编号
- C2683590
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF其它IC和模块 | |
| 功能 | 变压器 |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 30MHz~6GHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
Mini-Circuits 的 TCM2-63WX+ 是一款表面贴装传输线芯和线变压器，覆盖从 30 到 6000 MHz 的非常宽的频率范围。该变压器提供低插入损耗，实现了低相位和幅度不平衡以及优异的输入回波损耗性能。采用6引脚塑料基座上的芯线结构，镀锡镍端接，尺寸为 0.16 x 0.15 x 0.16 英寸，适合密集的电路板布局。它还集成了 Mini-Circuits 的 Top Hat 特性，以实现更快、更准确的拾放组装和易于目视检查。
应用领域
- PCS
- 宽带推挽放大器
- 蜂窝
