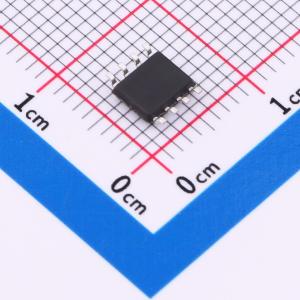

LM358D
双运算放大器LM358D
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM358D内部包括有两个独立、高增益、内部频率补偿的双运算放大器，具有1MHz的高增益带宽积，压摆率为0.2V/μs，在5V供电时静态电流仅为1.18mA。LM358旨在提供高电压和低噪声的性能系统。该芯片能够在单电源与双电源应用中工作，它也能舒适地驱动大的容性负载。LM358为SOP-8封装，是一款宽供电范围的高性能运算放大器，可在不牺牲电路板空间的情况下，满足各种电路应用。
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- LM358D
- 商品编号
- C2683482
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.18mA | |
| 输出电流 | 120mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~30V | |
| 双电源(Vee~Vcc) | -15V~-1.5V；1.5V~15V |
