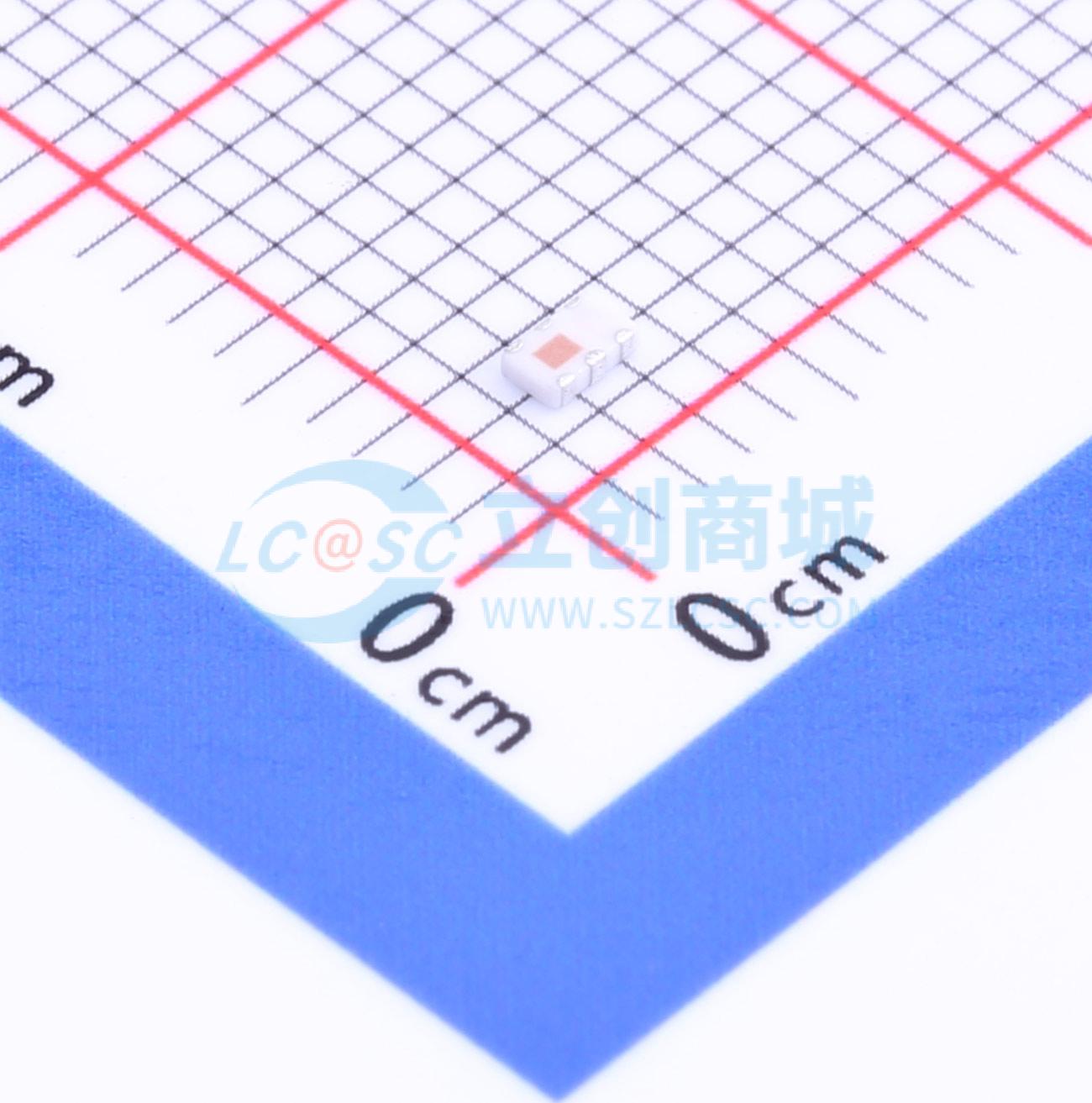

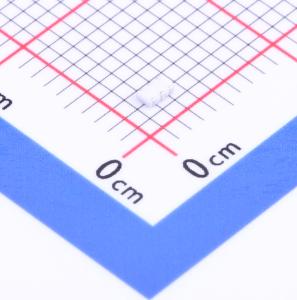

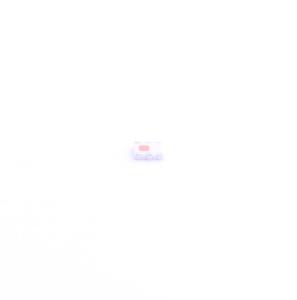

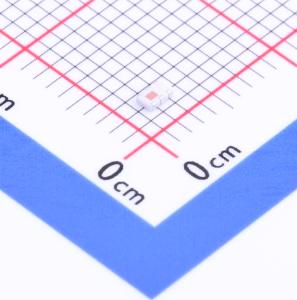

LDPG-212-322+
LDPG-212-322+
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Mini-Circuits的LDPG-212-322+是一款小型表面贴装双工器，具有从0Hz到2100MHz的低通通道和从2600到5000MHz的高通通道。该模型提供低通带插入损耗、高阻带抑制和高达2W的RF输入功率处理能力。使用LTCC技术制造，封装在小型0805陶瓷封装中，具有从-55到+100°C的优秀热稳定性。
- 品牌名称
- Mini-Circuits
- 商品型号
- LDPG-212-322+
- 商品编号
- C2683456
- 商品封装
- SMD-6P,2x1.2mm
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 双工器 | |
| 低频带衰减(Min) | 17dB | |
| 高频带衰减(Min) | 10dB | |
| 工作温度 | -55℃~+100℃ | |
| 低频带范围 | 0Hz~2.1GHz |
| 属性 | 参数值 | |
|---|---|---|
| 高频带范围 | 2.6GHz~5GHz | |
| 低频带回波损耗(Min) | 16dB | |
| 高频带回波损耗(Min) | 14dB | |
| 低频带插入损耗(Max) | 2.5dB | |
| 高频带插入损耗(Max) | 3dB |
