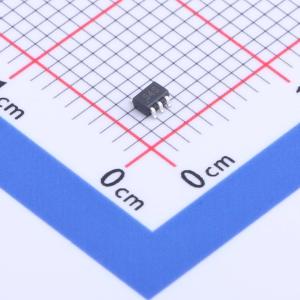

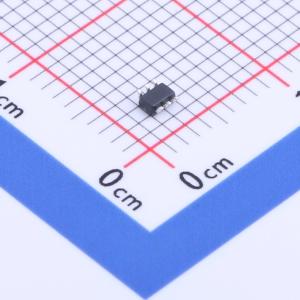

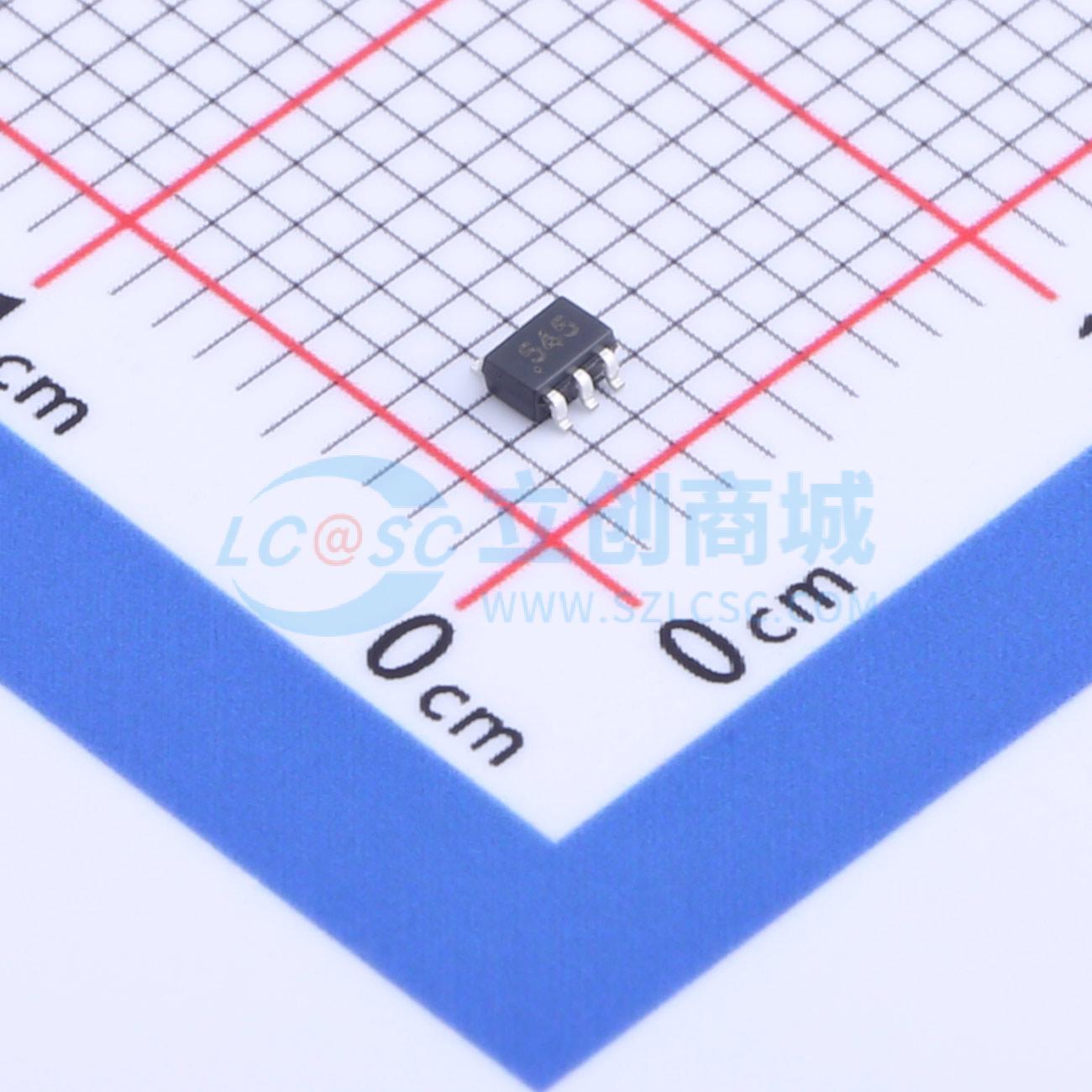

PSA-5451+
低噪声、高IP3单片放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Mini-Circuits PSA-5451+ 是基于 E-PHEMT 的超低噪声 MMIC 放大器，工作频率范围从 50 MHz 到 4 GHz。该设计具有独特的低噪声和高 IP3 组合，适用于敏感接收器应用。该放大器在单个 3V 电源下工作，仅需 30mA 电流，并且内部匹配到 50 欧姆。
- 品牌名称
- Mini-Circuits
- 商品型号
- PSA-5451+
- 商品编号
- C2683452
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 50MHz~4GHz | |
| 增益 | 9.6dB | |
| 噪声系数 | 1.5dB | |
| 工作电压 | 3V | |
| 工作电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 16.8dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 8.8dB | |
| 输出回波损耗 | 20dB | |
| IP3 | 30.2dBm | |
| 功能特性 | - |
商品概述
PSA - 5451+是一款基于E - PHEMT技术的超宽带、高动态范围、低噪声、高IP3、高输出功率的单片放大器。采用E - PHEMT技术使其能够在单正电源电压下工作。该放大器工作频率范围为50 MHz至4 GHz，具有低噪声和高IP3的独特组合，非常适合用于敏感接收应用。它在3V电源下仅需30mA电流，内部匹配至50欧姆。
商品特性
- 单正电源电压 +3V，Id = 30mA
- 超低噪声系数，在0.5GHz时典型值为0.7dB
- 高IP3，在1GHz时典型值为29dBm
- 增益，在1GHz时典型值为18.8dB
- 输出功率，最高典型值为 +16.7dBm
- 超小尺寸SOT - 363封装
- 可水洗
应用领域
- 蜂窝通信
- ISM频段
- GSM通信
- WCDMA通信
- LTE通信
