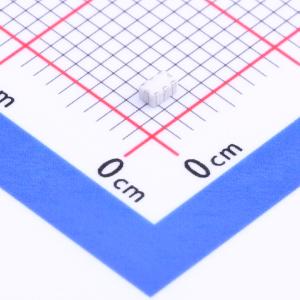

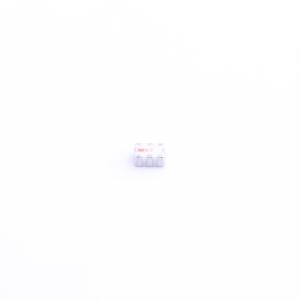

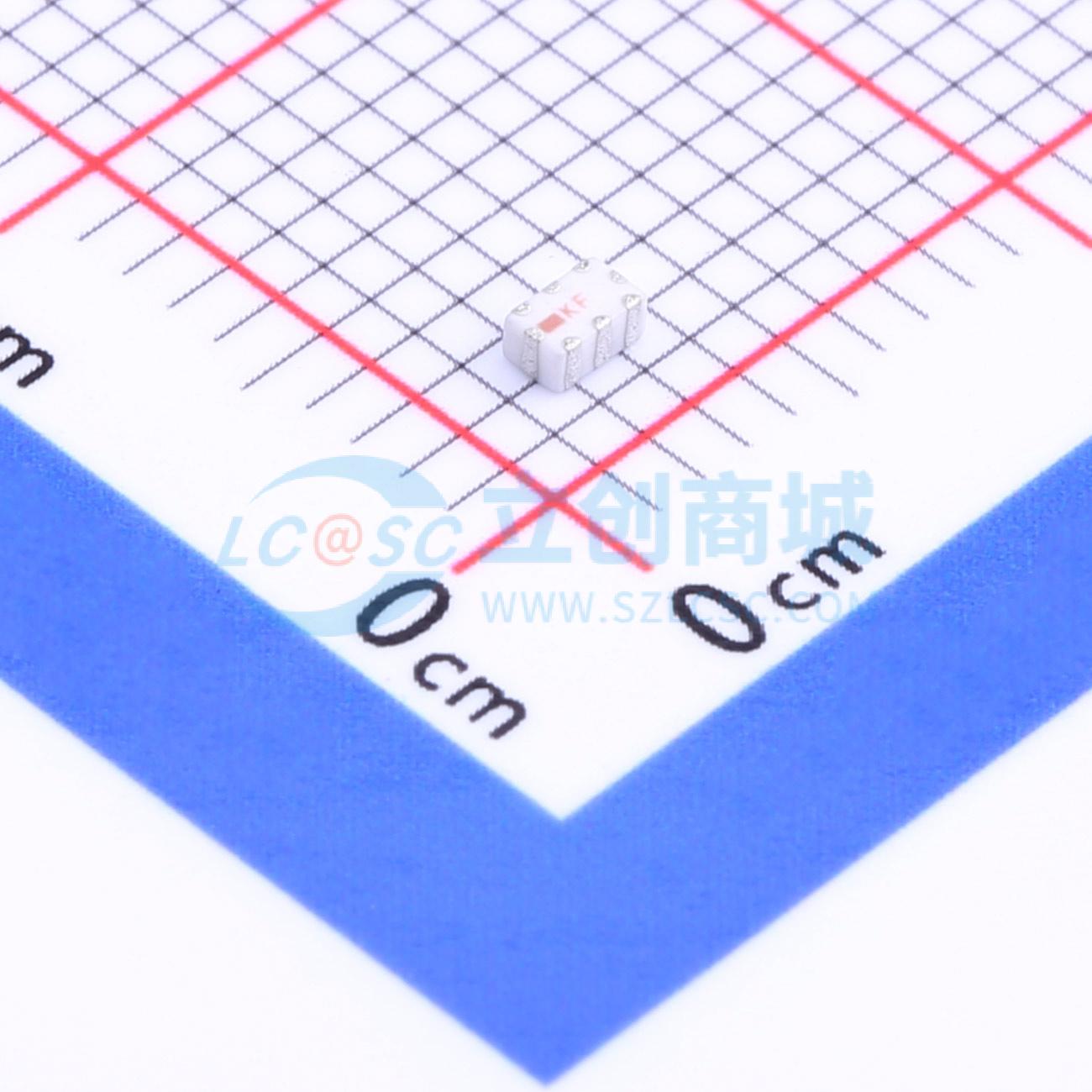

LFCG-2250+
2250 MHz 低通滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LFCG-2250+是LTCC低通滤波器，通带从DC到2250 MHz，支持多种应用。该型号典型通带插入损耗为1.2 dB，由于组件间相互作用最小的策略性布局，提供非常好的阻带抑制。它可处理高达5W的RF输入功率，工作温度范围为-40℃至85℃。采用小型0805陶瓷外形，带环绕式端接，适用于密集PCB布局，且由于寄生效应导致的性能变化极小。
- 品牌名称
- Mini-Circuits
- 商品型号
- LFCG-2250+
- 商品编号
- C2683449
- 商品封装
- SMD-8P,2x1.2mm
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 低通 | |
| 截止频率 | 2.5GHz |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω | |
| 插入损耗 | 1.2dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
LFCG - 2250+是LTCC低通滤波器，通带从DC到2250 MHz，支持多种应用。该型号典型通带插入损耗为1.2 dB，由于组件间相互作用最小的策略性布局，提供非常好的阻带抑制。它可处理高达5W的RF输入功率，工作温度范围为 - 40℃至85℃。采用小型0805陶瓷外形，带环绕式端接，适用于密集PCB布局，且由于寄生效应导致的性能变化极小。
商品特性
- 低损耗，典型值1.2 dB
- 高抑制，典型值50 dB
- 出色的功率处理能力，5W
- 超小尺寸0805（2.0 x 1.25 mm）
- 温度稳定的LTCC结构
- 非常好的阻带抑制，典型值50 dB，该LTCC低通滤波器在高达15 GHz时提供良好的阻带抑制，适用于高端应用
- LTCC结构，在坚固的陶瓷封装中提供可重复的性能，非常适合高湿度和极端温度等恶劣环境
- 环绕式端接，提供出色的可焊性和易于目视检查
应用领域
- 谐波抑制
- VHF/UHF发射机/接收机
- 实验室使用
