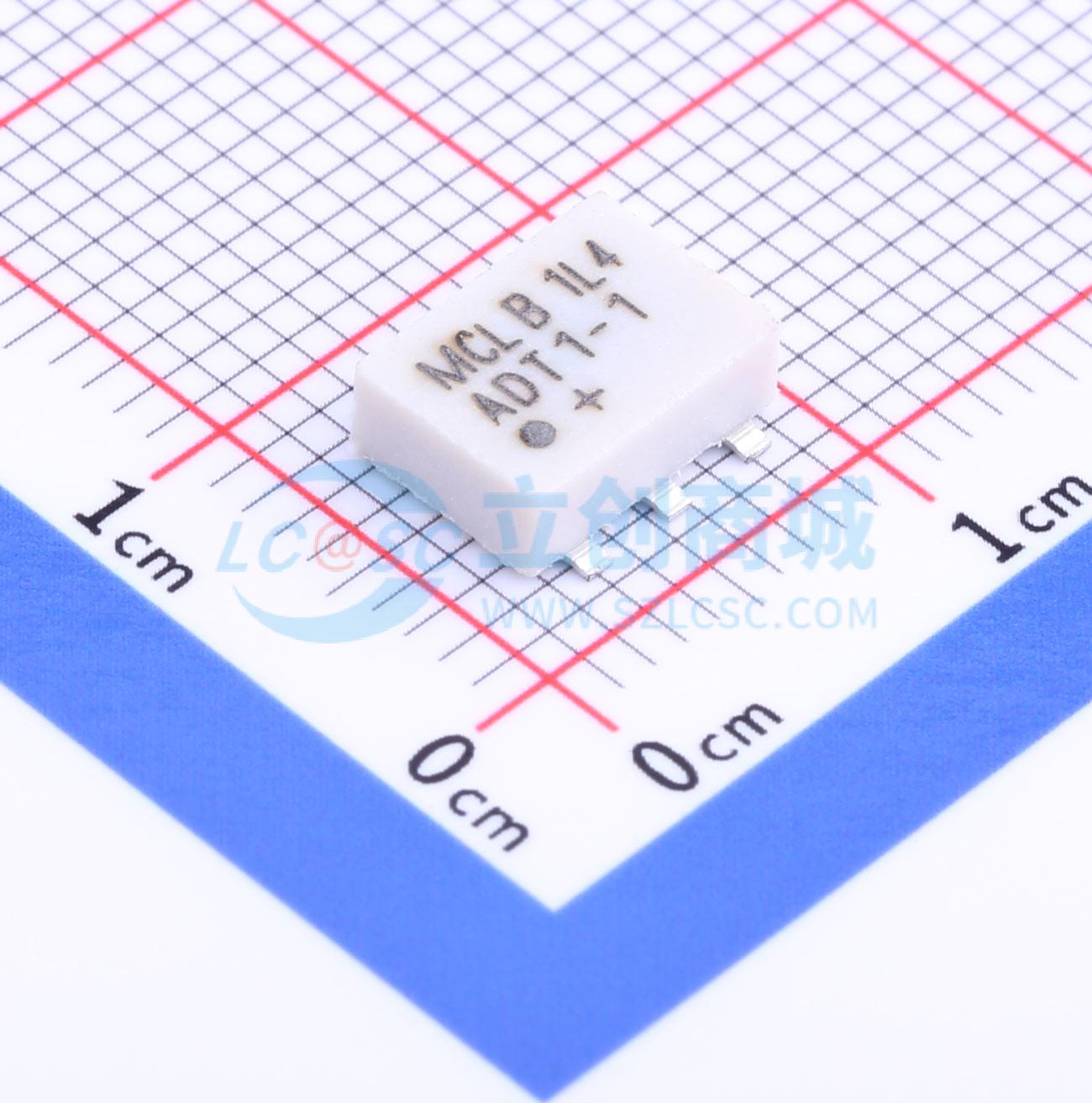

温馨提醒：图片仅供参考，商品以实物为准
ADT1-1+
射频变压器，50Ω，0.15至400 MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 表面贴装射频变压器，工作频率范围为0.15至400MHz，具有良好的回波损耗和幅度不平衡性能。
- 品牌名称
- Mini-Circuits
- 商品型号
- ADT1-1+
- 商品编号
- C2683432
- 商品封装
- SMD-6P,7.9x5.6mm
- 包装方式
- 编带
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 150kHz~400MHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 插入损耗(最大值) | - |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 5° | |
| 幅度差(最大值) | 0.1dB | |
| 回波损耗(最小值) | 22dB | |
| 工作温度 | -20℃~+85℃ |
商品特性
- 回波损耗良好，1 dB带宽内为22 dB
- 幅度不平衡度极佳，1 dB带宽内典型值为0.1 dB；相位不平衡度典型值为2°
- 可水清洗
- 受美国专利6,133,525保护
应用领域
- 阻抗匹配
- 巴伦
