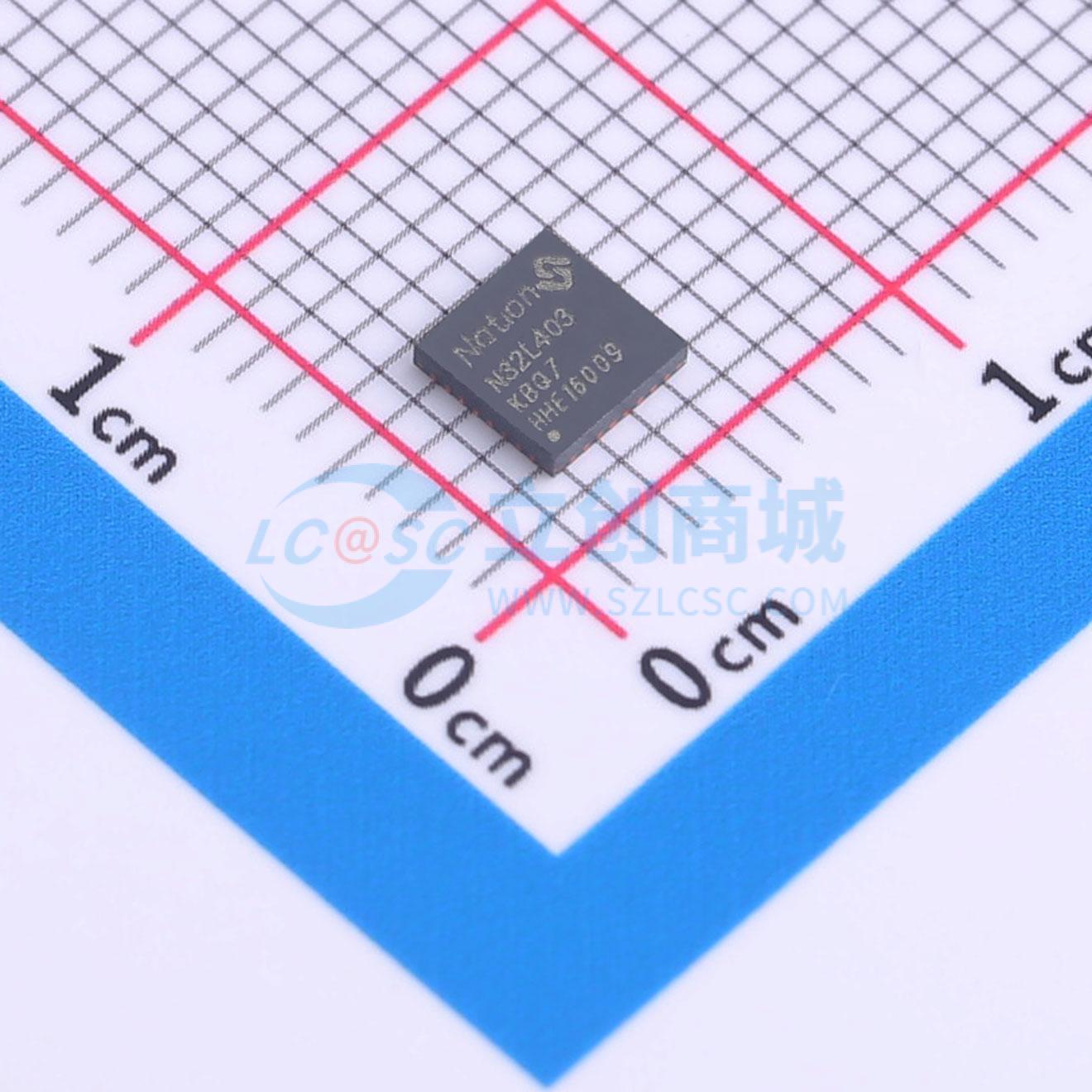

温馨提醒：图片仅供参考，商品以实物为准
N32L403KBQ7
32位ARM Cortex-M4F内核MCU，支持浮点运算和DSP指令，集成加密Flash和丰富模拟器件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N32L40x系列采用32-bit ARM Cortex-M4F内核，最高工作主频64MHz，支持浮点运算和DSP指令，集成高达128KB嵌入式加密Flash，24KB SRAM，集成丰富的高性能模拟器件，内置1个12bit 4.5Msps ADC，2个独立轨到轨运算放大器，2个高速比较器，1个12bit 1Msps DAC，集成多达320段的Segment LCD驱动，集成多路U(S)ART、I2C、SPI、USB、CAN等数字通信接口，内置密码算法硬件加速引擎。
- 品牌名称
- Nations(国民技术)
- 商品型号
- N32L403KBQ7
- 商品编号
- C2683419
- 商品封装
- QFN-32-EP(4x4)
- 包装方式
- 托盘
- 商品毛重
- 3.46克(g)
商品参数
参数完善中
商品特性
- 内核：32位ARM Cortex-M4内核+FPU，单周期硬件乘除法指令，支持DSP指令和存储器保护单元；内置2千字节指令高速缓存，支持闪存加速单元实现零等待程序执行；最高主频64兆赫兹，性能达80 DMIPS。
- 加密存储器：高达128千字节片内闪存，支持加密存储、多用户分区管理及数据保护、硬件错误检查和纠正，擦写次数10万次，数据保持10年；256千字节数据闪存（部分型号）；24千字节静态随机存取存储器，包括16千字节SRAM1（在STOP2模式下可配置为保持）和8千字节SRAM2（在待机和STOP2模式下可配置为保持），支持硬件奇偶校验。
- 低功耗管理：待机模式电流1.5微安，所有备份寄存器保持，输入/输出保持，可选实时时钟运行，8千字节SRAM2保持，快速唤醒；STOP2模式电流3微安、实时时钟运行、8千字节SRAM2保持、中央处理器寄存器保持、输入/输出保持、快速唤醒；运行模式电流60微安/兆赫兹@64兆赫兹；低功耗运行模式：关闭锁相环，多速内部振荡器作为系统主时钟，主稳压器关闭，低功耗稳压器开启，通用串行总线/控制器局域网络网络/密码算法硬件加速引擎电源关闭，其他外设可选。
- 段码液晶显示驱动，最高支持176段（4×44）或320段（8×40）。
- 高性能模拟接口：1个12位4.5兆次采样每秒模数转换器，多精度可配置，6位模式下采样率高达8兆次采样每秒，最多16个外部单端输入通道，支持差分模式；2个轨到轨运算放大器，内置最大32倍可编程增益放大器；2个高速模拟比较器，内置64级可调比较基准，比较器1支持在STOP2模式下工作；1个12位数模转换器，采样率1兆次采样每秒；内部2.048伏独立参考电压源；内部集成低压检测单元。
- 时钟：高速外部时钟：4兆赫兹~32兆赫兹外部高速晶体；低速外部时钟：32.768千赫兹外部低速晶体；高速内部时钟：内部高速阻容振荡器16兆赫兹；多速内部时钟：内部多速阻容振荡器100千赫兹~4兆赫兹；低速内部时钟：内部低速阻容振荡器40千赫兹；内置高速锁相环；主时钟输出：支持1路时钟输出，可配置为低速或高速时钟输出。
- 复位：支持上电/欠压/外部引脚复位；支持看门狗复位。
- 最大支持64个通用输入/输出引脚。
- 通信接口：5个通用同步/异步收发器接口，其中3个通用同步/异步收发器接口（支持ISO7816、红外数据协会、本地互联网络），2个通用异步收发器接口；1个低功耗通用异步收发器，支持STOP2模式唤醒微控制器；2个串行外设接口，速度高达16兆比特每秒，支持集成电路内置音频总线通信；2个集成电路总线接口，速率高达1兆赫兹，主从模式可配，从机模式下支持双地址响应；1个通用串行总线2.0全速设备接口；1个控制器局域网络网络2.0A/B总线接口。
- 1个直接存储器访问控制器，支持8通道，通道源地址及目的地址任意可配。
- 1个实时时钟，支持闰年万年历，闹钟事件，周期性唤醒，支持内外部时钟校准。
- 定时计数器：2个16位高级定时计数器，支持输入捕获，互补输出，正交编码输入，最高控制精度9.25纳秒；每个定时器有4个独立的通道，其中3个通道支持6路互补脉宽调制输出；5个16位通用定时计数器，每个定时器有4个独立通道，支持输入捕获/输出比较/脉宽调制输出；2个16位基础定时计数器；1个16位低功耗定时计数器，支持双脉冲计数功能，可在STOP2模式下工作；1个24位系统滴答定时器；1个7位窗口看门狗；1个12位独立看门狗。
- 编程方式：支持串行线调试/联合测试行动组在线调试接口；支持通用异步收发器和通用串行总线引导加载程序。
- 安全特性：内置密码算法硬件加速引擎；支持高级加密标准、数据加密标准、三重数据加密标准、安全散列算法1/224/256、SM1、SM3、SM4和SM7算法；闪存存储加密、多用户分区管理单元。
- 真随机数发生器；循环冗余校验16/32运算；支持写保护，多种读保护等级（L0/L1/L2）；支持安全启动，程序加密下载，安全更新；支持外部时钟失效检测，入侵检测；96位唯一标识符和128位用户芯片标识符。
- 工作条件：工作电压范围：1.8V ~ 3.6V；工作温度范围：-40℃ ~ 105℃；静电放电：±4千伏（人体模型），±1千伏（带电器件模型）。
- 封装：QFN32（4毫米×4毫米）、QFN32（5毫米×5毫米）、QFN48（6毫米×6毫米）、LQFP48（7毫米×7毫米）、QFN64（8毫米×8毫米）、LQFP64（7毫米×7毫米）、LQFP64（10毫米×10毫米）、LQFP80（12毫米×12毫米）。
