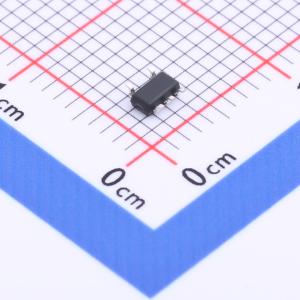

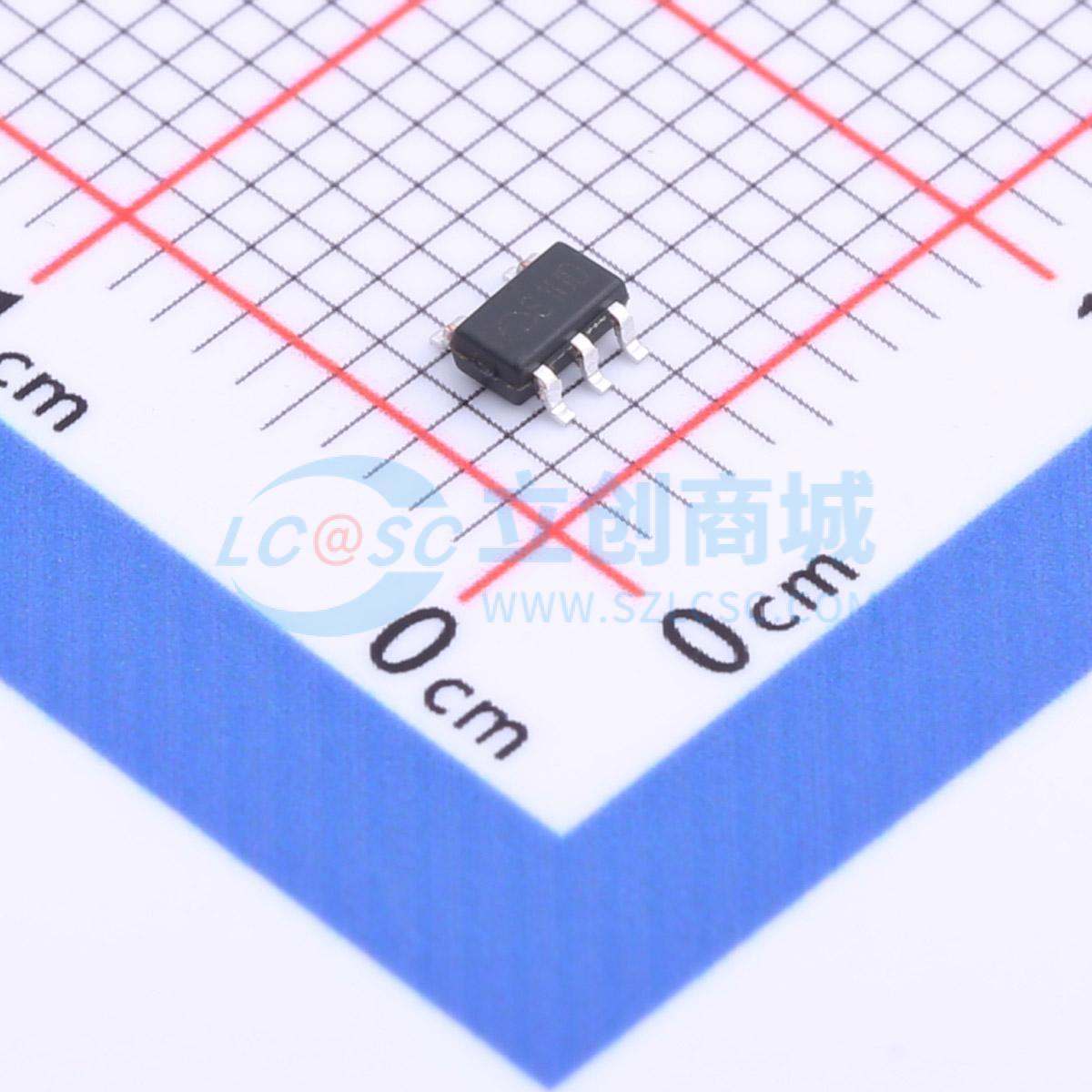

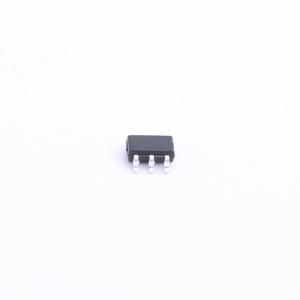

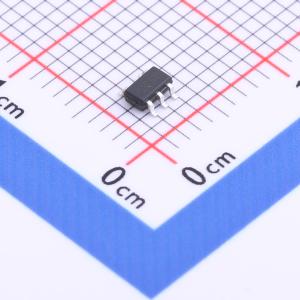

温馨提醒：图片仅供参考，商品以实物为准
ME3102AM5G
1A降压型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME3102是一款降压型电流模式DC - DC转换器。在重载情况下，恒定频率PWM控制可实现出色的稳定性和瞬态响应。为确保便携式应用中的电池续航时间最长，ME3102提供了节能脉冲跳跃调制（PSM）模式，可在轻载运行时降低静态电流以节省功耗
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME3102AM5G
- 商品编号
- C2683418
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1A | |
| 开关频率 | 1.75MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 45uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ME3102是一款降压型电流模式DC-DC转换器。在重载情况下，恒定频率PWM控制可实现出色的稳定性和瞬态响应。为确保便携式应用中电池的最长使用寿命，ME3102提供节能脉冲跳跃调制（PSM）模式，可在轻载运行时降低静态电流以节省功耗。 ME3102支持2.5V至5.5V的输入电压范围，允许使用单节Li+/锂聚合物电池、多节碱性/镍氢电池、USB及其他标准电源。输出电压可在0.6V至输入电压范围内调节，而型号后缀ME3102表示预设输出电压为3.3V、2.8V、2.5V、1.8V、1.5V、1.2V或可调。所有版本均采用内部功率开关和同步整流器，以减少外部元件数量并实现高效率。关机期间，输入与输出断开，关机电流小于0.1μA。其他关键特性包括欠压锁定，以防止电池深度放电。
商品特性
- 效率高达96%
- 仅45μA（典型值）静态电流
- 输出电流：高达1A
- 内部同步整流器
- 1.75MHz/1.4MHz开关频率
- 软启动
- 短路保护
应用领域
- 手机
- 便携式电子设备
- 无线设备
- 无绳电话
- 计算机外设
- 电池供电小工具
- 电子秤
- 数码相框
