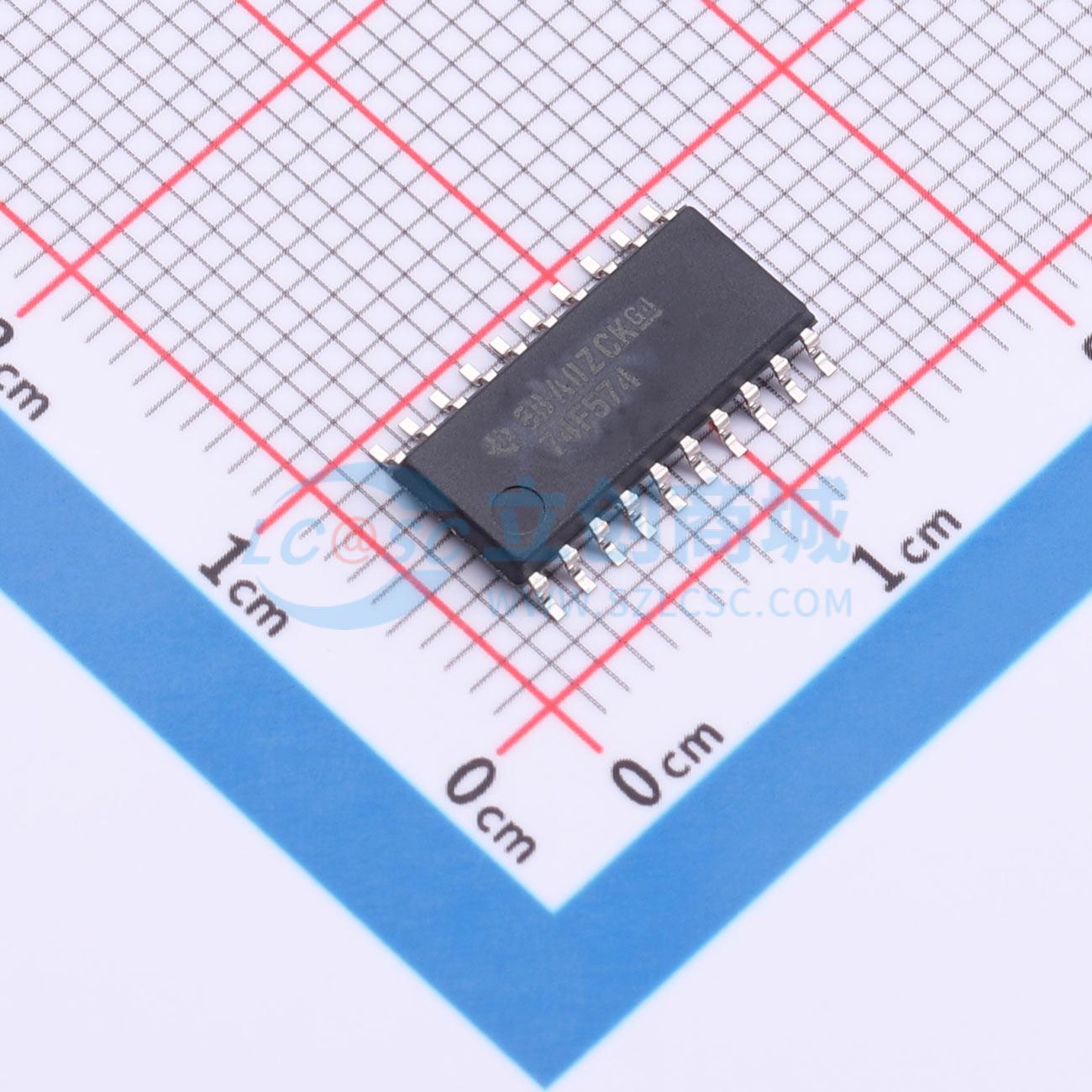

SN74F574NSR实物图

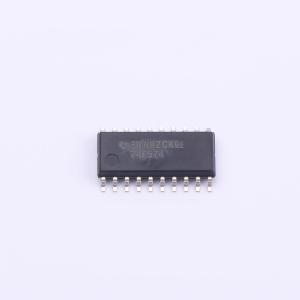

  • SN74F574NSR商品缩略图

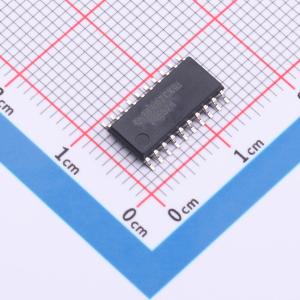

  • SN74F574NSR商品缩略图

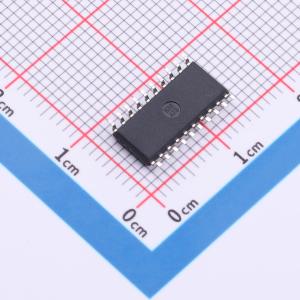

  • SN74F574NSR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74F574NSR

八进制边沿触发D型触发器,带三态输出,适用于缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74F574 具有三态输出的八路边沿 D 类触发器
品牌名称
TI(德州仪器)
商品型号
SN74F574NSR
商品编号
C2677763
商品封装
SOP-20-208mil​
包装方式
编带
商品毛重
0.4104克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压4.5V~5.5V
时钟频率(fc)100MHz
功能-
元件数1
每个元件位数8
输出类型三态
传播延迟(tpd)8.5ns@5V,50pF
属性参数值
系列74F系列
灌电流(IOL)24mA
拉电流(IOH)3mA
静态电流(Iq)86mA
输入电容-
工作温度0℃~+70℃
同步/异步-
建立时间2ns
保持时间2ns

商品概述

这款8位触发器带有三态输出,专门设计用于驱动高容性或相对低阻抗负载。它特别适用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。SN74F574的八个触发器是边沿触发D型触发器。在时钟(CLK)输入的正跳变沿,Q输出将被设置为数据(D)输入端建立的逻辑电平。带缓冲的输出使能(OE)输入可用于将八个输出置于正常逻辑状态(高或低逻辑电平)或高阻态。在高阻态下,输出不会对总线产生显著负载或驱动。高阻态和增强驱动能力使得无需接口或上拉组件即可驱动总线。输出使能(OE)不影响触发器的内部操作。当输出处于高阻态时,旧数据可以保留,也可以输入新数据。SN74F574的工作温度范围为0℃至70℃。

商品特性

  • 单个封装集成八个D型触发器
  • 三态总线驱动真输出
  • 支持全并行存取加载
  • 带缓冲的控制输入
  • 封装选项包含塑料小外形封装和标准300-mil塑料双列直插封装

应用领域

  • 缓冲寄存器
  • I/O端口
  • 双向总线驱动器
  • 工作寄存器
