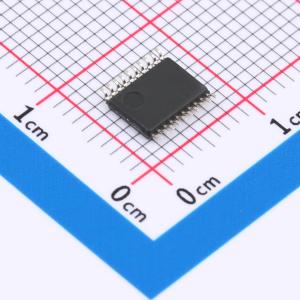

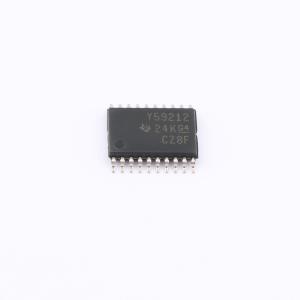

温馨提醒：图片仅供参考，商品以实物为准
TLC59212IPWR
8位带锁存的集电极开路灌电流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLC59212 具有锁存器的 8 位集电极开路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC59212IPWR
- 商品编号
- C2677785
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | - | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 开路集电极 | |
| 传播延迟(tpd) | 210ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | TLC59212 | |
| 灌电流(IOL) | 40mA | |
| 拉电流(IOH) | - | |
| 静态电流(Iq) | 5uA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 5ns | |
| 保持时间 | 15ns |
商品概述
TLC59212是一款带有锁存器的8位开集电极灌电流驱动器，设计用于5V电源电压工作；其内部电路为正沿触发D型触发器，带有直接清零输入，满足建立时间要求的数据输入信息会在时钟脉冲的正沿传输到输出端；时钟触发发生在特定电压等级，与正跳变脉冲的过渡时间无直接关系，当时钟处于高电平或低电平时，数据输入不会对输出产生影响，工作温度范围为-40℃至85℃。
商品特性
- 采用LBC3S (Lin BiCMOS)工艺制造
- 输出耐压最高为24V
- 最大灌输出电流为40mA
- 锁存性能超过JEDEC标准JESD-17规定的每通道250mA
- ESD防护性能超过JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 推荐电源电压范围为4.5V~5.5V
- 内置正沿触发D型触发器，带有直接清零输入
应用领域
- 灯及LED显示
- 锤击设备
- 继电器驱动
