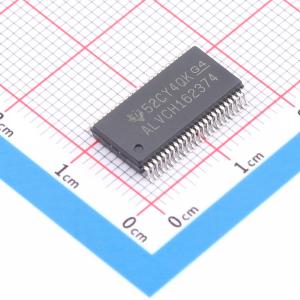

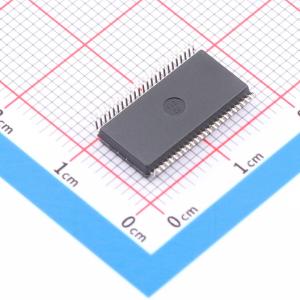

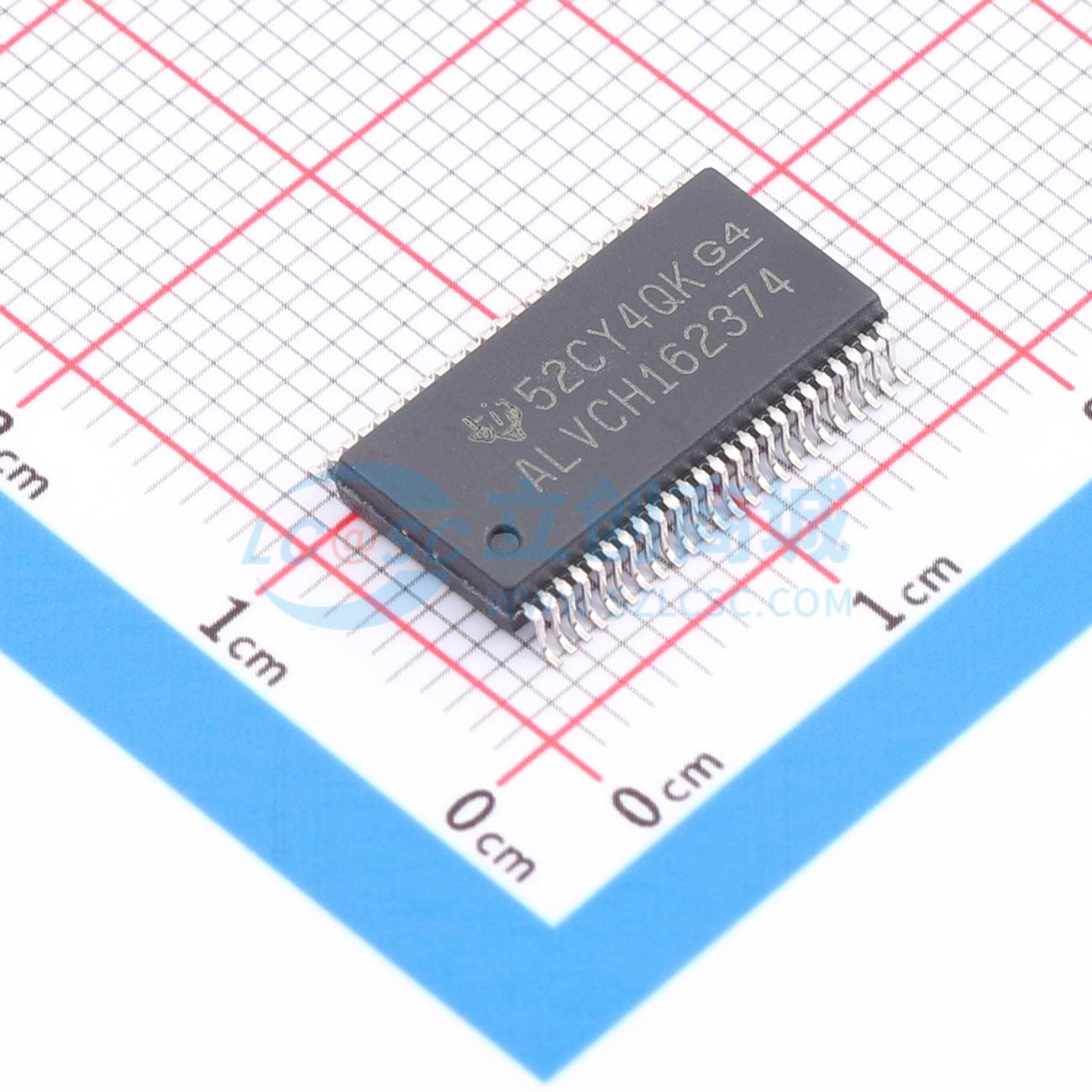

SN74ALVCH162374DLR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ALVCH162374 具有三态输出的 16 位边沿 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74ALVCH162374DLR
商品编号: C2677788
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 1.59克(g)

商品参数

商品概述

这是一款16位边沿触发D型触发器，工作电源VCC范围为1.65V~3.6V，可作为两个8位触发器，也可作为一个16位触发器使用。在时钟输入的上升沿，触发器的Q输出端会获取数据D输入端设定的逻辑电平。输出使能输入可将输出设置为普通逻辑状态，即高电平或低电平，或者高阻态；处于高阻态时，输出不会对总线线路产生明显负载或驱动，该特性结合增强的驱动能力，可让器件直接驱动总线线路，无需额外接口或上拉元件。输出使能不会影响触发器的内部操作，输出处于高阻态时，依然可以保留旧数据或输入新数据。输出最大可承受12mA灌电流，内置等效26Ω电阻，可降低输出过冲与下冲。上电或断电过程中，为确保输出保持高阻态，需将输出使能端通过上拉电阻连接至VCC，上拉电阻的最小值由驱动器的灌电流能力决定。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑电平，不建议配合总线保持电路使用上拉或下拉电阻。所有未使用的控制输入必须接VCC或GND，以保证器件正常工作。

商品特性

属于Widebus系列
数据输入端配备总线保持功能，无需外接上拉下拉电阻
输出端口带有等效26Ω串联电阻，无需外接电阻
闩锁性能超过250mA，符合JESD 17规范
静电放电防护符合JESD 22规范，人体模型可达2000V，机器模型可达200V
输出最大支持12mA灌电流，内置电阻可降低输出过冲与下冲

应用领域

缓冲寄存器
I/O端口
双向总线驱动器
工作寄存器

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	1.65V~3.6V
	时钟频率(fc)	150MHz
	功能	-
	元件数	2
	每个元件位数	8
	输出类型	三态
	传播延迟(tpd)	4.6ns@3.3V,50pF

	属性	参数值
	系列	74ALVCH系列
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	静态电流(Iq)	40uA
	输入电容	3pF
	工作温度	-40℃~+85℃
	同步/异步	-
	建立时间	-
	保持时间	-
