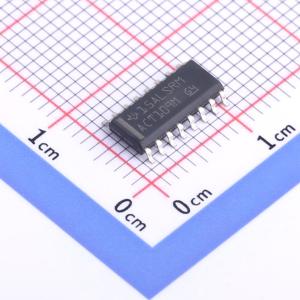

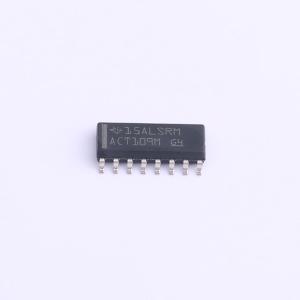

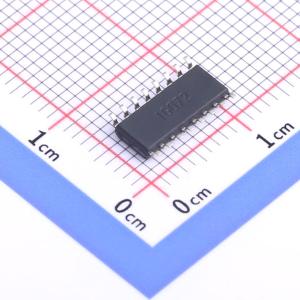

CD74ACT109M96
双J-K正边沿触发触发器,带清除和预设功能,输入与TTL电压兼容,采用抗SCR闩锁CMOS工艺和电路设计,功耗显著降低,具有平衡的传播延迟
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74ACT109 具有设置和复位功能的双通道上升沿 J-K 触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74ACT109M96
- 商品编号
- C2677772
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | JK-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 100MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 10.3ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74ACT系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 5.5ns | |
| 保持时间 | 0ns |
商品概述
ACT109器件包含两个独立的J-K正沿触发触发器。预置或清零输入端为低电平时,无论其他输入电平高低,都会设置或复位输出。当预置和清零处于非激活高电平时,满足建立时间要求的J、K输入端数据会在时钟脉冲的上升沿传输到输出。时钟触发发生在特定电压层级,与时钟脉冲的上升时间无直接关联。保持时间间隔结束后,J、K输入端的数据变化不会影响输出电平。该触发器可通过将K接地、J接高电平作为翻转触发器使用,也可将J和K连接在一起作为D型触发器使用,现有型号包括CD54ACT109、CD74ACT109。
商品特性
- 输入兼容TTL电平
- 兼具双极型F、AS、S系列的运行速度,功耗显著降低
- 传输延迟平衡
- 输出驱动电流为±24mA
- 可扇出至15个F器件
- 采用防SCR闩锁的CMOS工艺和电路设计
- 可承受超过2kV的静电放电防护
- 电源电压范围为-0.5V~6V
- 输入钳位电流范围为±20mA
- 连续输出电流范围为±50mA
- 电源端或接地端的连续电流范围为±100mA
- E封装热阻为67℃/W,M封装热阻为73℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入端必须接电源VCC或接地GND,以保证器件正常工作
