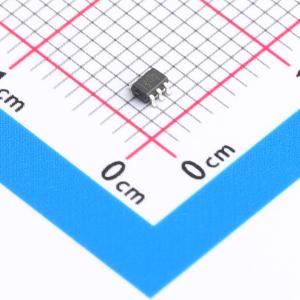

温馨提醒：图片仅供参考，商品以实物为准

CLVC1G175MDCKREP

单D型触发器，带异步清零

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC1G175-EP 具有异步清零功能的单路 D 型触发器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: CLVC1G175MDCKREP
商品编号: C2677778
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

这是一款带异步清零的单D型触发器，型号为SN74LVC1G175-EP，工作电源电压范围为1.65V~5.5V，带有异步清零CLR输入端，当CLR为高电平时，D输入端的数据会在时钟CLK的上升沿传输到Q输出端；当CLR为低电平时，无论时钟沿或D端输入数据如何，Q都会被强制为低电平。该器件完全符合部分掉电应用的规范要求，掉电时Ioff电路会关断输出，防止电流倒流损坏器件。

商品特性

支持5V VCC工作
输入可承受最高5.5V电压
3.3V下最大传播延迟tpd为4.3ns
低功耗，最大静态电流Icc为10μA
3.3V下输出驱动电流为±24mA
Ioff支持部分掉电模式工作
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护性能符合JESD 22标准，可承受2000V人体模型、200V机器模型、1000V充电器件模型测试
提供DCK封装
支持-55℃~125℃的工作温度范围

应用领域

医疗应用

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	1.65V~5.5V
	时钟频率(fc)	175MHz
	功能	复位
	元件数	1
	每个元件位数	1
	输出类型	-
	传播延迟(tpd)	5ns@5V,50pF

	属性	参数值
	系列	74LVC系列
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	静态电流(Iq)	10uA
	输入电容	3pF
	工作温度	-55℃~+125℃
	同步/异步	异步
	建立时间	1.5ns
	保持时间	700ps
