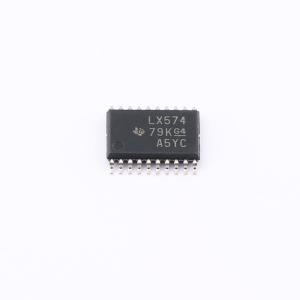

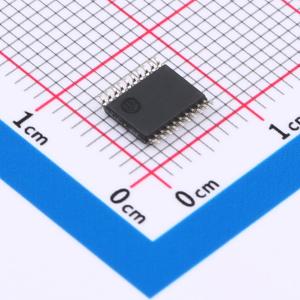

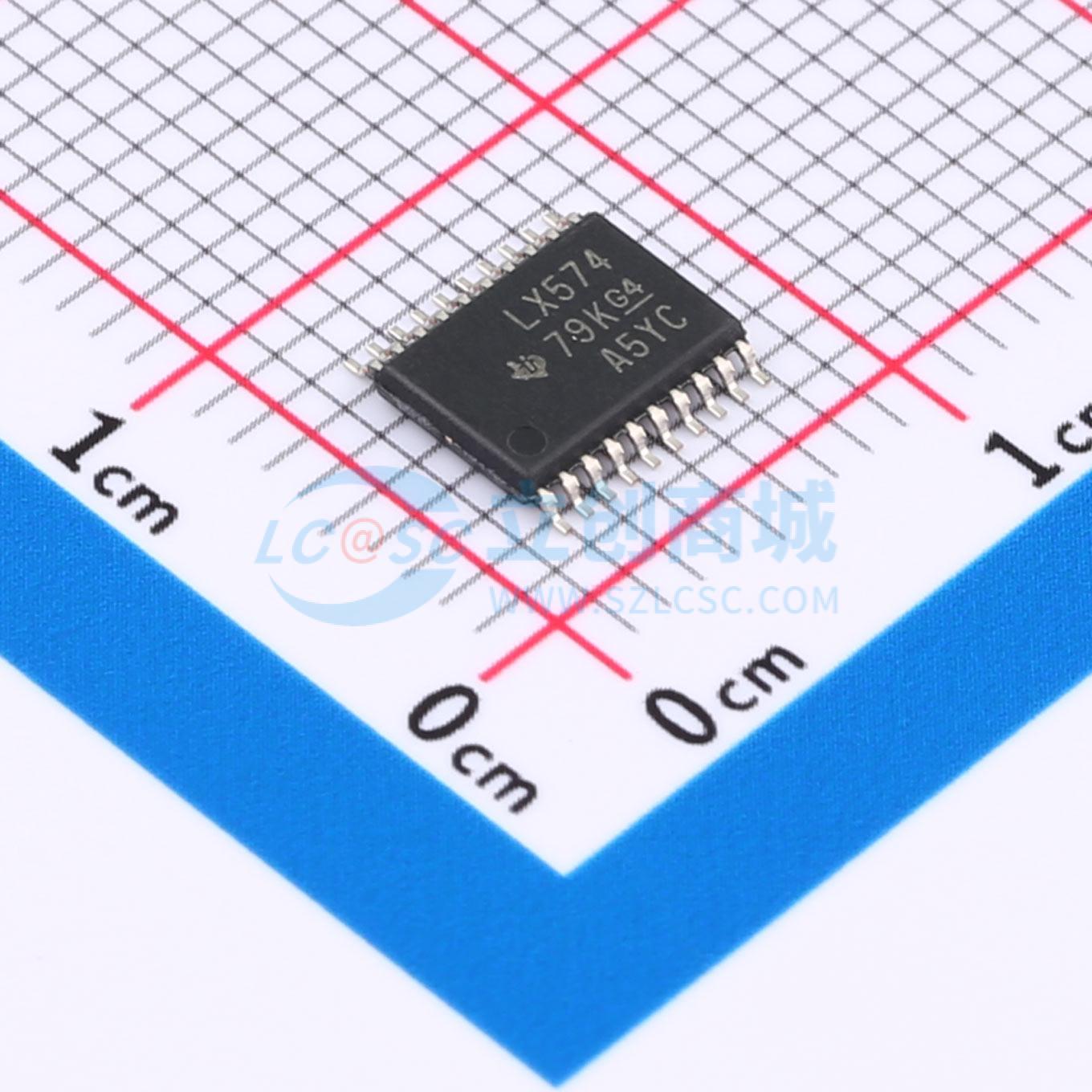

SN74LVT574PWR

3.3-V ABT 八进制边沿触发 D 型触发器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVT574 具有三态输出的 3.3V ABT 八路边沿 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74LVT574PWR
商品编号: C2677773
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.315克(g)

商品参数

	属性	参数值
	传播延迟(tpd)	6.6ns@3.3V,50pF
	系列	74LVT系列
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	静态电流(Iq)	190uA
	输入电容	4pF
	工作温度	-40℃~+85℃
	建立时间	2ns；2.4ns
	保持时间	300ps；900ps

商品概述

八路D型触发器专门针对3.3V电源电压工作设计，同时具备向5V系统环境提供TTL接口的能力。该器件包含八个边沿触发D型触发器，在时钟输入的正跳变沿，Q输出会被设置为数据输入端建立的逻辑电平。带缓冲的输出使能输入可将八个输出置于正常逻辑电平或高阻态，处于高阻态时，输出不会对总线造成显著负载或驱动，高阻态和增强驱动能力使其无需接口或上拉组件即可驱动总线，输出使能不能影响触发器内部操作，输出处于高阻态时可以保留旧数据或输入新数据。带有有源总线保持电路，可将未使用或悬浮的输入保持在有效逻辑电平。为确保上下电过程中保持高阻态，输出使能应通过上拉电阻连接到电源，电阻最小值由驱动器的灌电流能力决定。SN74LVT574提供收缩小Outline封装DB，该封装与标准小Outline封装具有相同的I/O引脚数量和功能，占用印刷电路板面积不到一半。SN54LVT574工作温度范围为-55℃到125℃，SN74LVT574工作温度范围为-40℃到85℃。

商品特性

采用先进双极CMOS工艺设计，适用于3.3V工作，静态功耗低
支持混合模式信号工作，可在3.3V电源电压下支持5V输入输出电压
支持未调节电池工作，工作电压可低至2.7V
典型输出接地反弹< 0.8V，测试条件为电源电压3.3V，环境温度25℃
ESD防护超过2000V，机器模型测试超过200V，测试条件为电容200pF，电阻0Ω
锁存性能超过500mA，符合JEDEC标准JESD-17要求
内置总线保持功能，无需外部上拉电阻
支持热插入
提供多种封装可选，包括塑料小封装、收缩小封装、薄型收缩小封装、陶瓷芯片载体、陶瓷扁平封装、陶瓷双列直插封装
电源电压最大范围为-0.5V到4.6V
输入电压最大范围为-0.5V到7V
高态或掉电态输出电压最大范围为-0.5V到7V
低态输出电流：SN54LVT574为96mA，SN74LVT574为128mA
高态输出电流：SN54LVT574为48mA，SN74LVT574为64mA
输入电压低于0V时输入钳位电流为-50mA
输出电压低于0V时输出钳位电流为-50mA
环境温度55℃静止空气中最大功耗：DB封装0.6W，DW封装1.6W，PW封装0.7W
存储温度范围为-65℃到150℃

应用领域

可用于总线驱动系统

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	2.7V~3.6V
	时钟频率(fc)	150MHz
	功能	-
	元件数	1
	每个元件位数	8
	输出类型	三态
