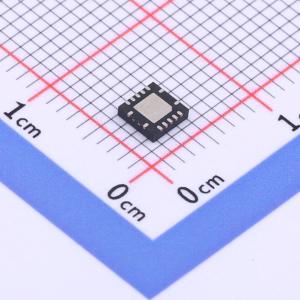

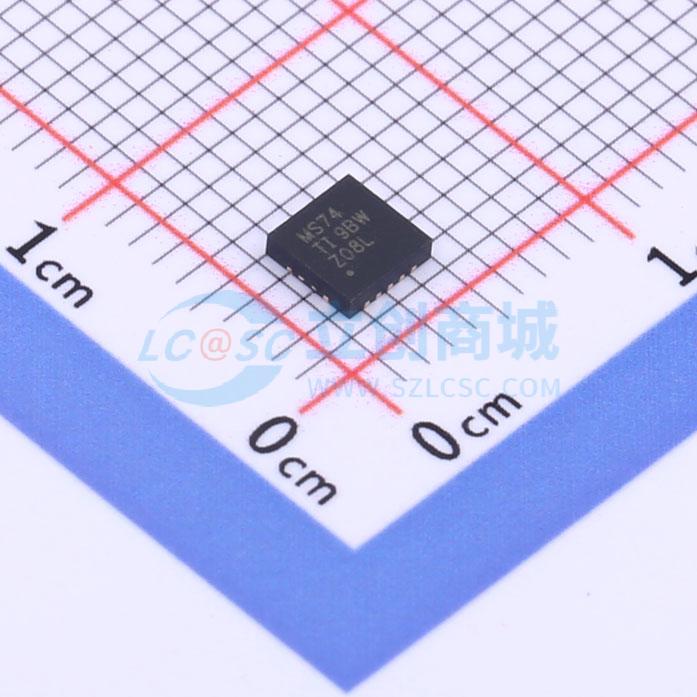

SN74AUC74RGYR
双正沿触发D型触发器，带清零和预置功能
- 描述
- SN74AUC74 具有清零和预设功能的双路上升沿触发 D 型触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUC74RGYR
- 商品编号
- C2677764
- 商品封装
- VQFN-14-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 800mV~2.7V | |
| 时钟频率(fc) | 350MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | - | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 2.2ns@2.5V,30pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AUC系列 | |
| 灌电流(IOL) | 9mA | |
| 拉电流(IOH) | 9mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 2.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 700ps | |
| 保持时间 | 300ps |
商品概述
这是一款双上升沿触发D型触发器，电源电压工作范围为0.8V~2.7V，专为1.65V~1.95V电源电压工作设计。预设端或清零端输入低电平时，无论其他输入的电平如何，都会置位或复位输出；当预设端和清零端均为无效高电平时，满足建立时间要求的D输入端数据会在时钟脉冲的上升沿传输到输出端。时钟触发发生在特定电压电平，与时钟脉冲的上升时间无直接关联；保持时间间隔结束后，D输入端的数据改变不会影响输出端的电平。为优化更高频率下的工作状态，当预设端和清零端同时为低电平时，清零端优先级高于预设端。器件支持部分掉电应用，关断电路会禁用输出，防止器件掉电时产生有害回流电流。
商品特性
- 针对1.8V工作优化，具备3.6V I/O容限，支持混合模式信号工作
- 支持部分掉电模式操作
- 可在低于1V电压下工作
- 1.8V电压下最大传输延迟为1.8ns
- 低功耗，最大电源电流为10μA
- 1.8V电压下输出驱动能力为±8mA
- 闩锁性能超过JESD 78 II类标准100mA要求
- 静电放电保护性能超过JESD 22标准要求
- 静电放电保护等级分别为人体模型2000V、机器模型200V、充电器件模型1000V
- 采用RGY封装
