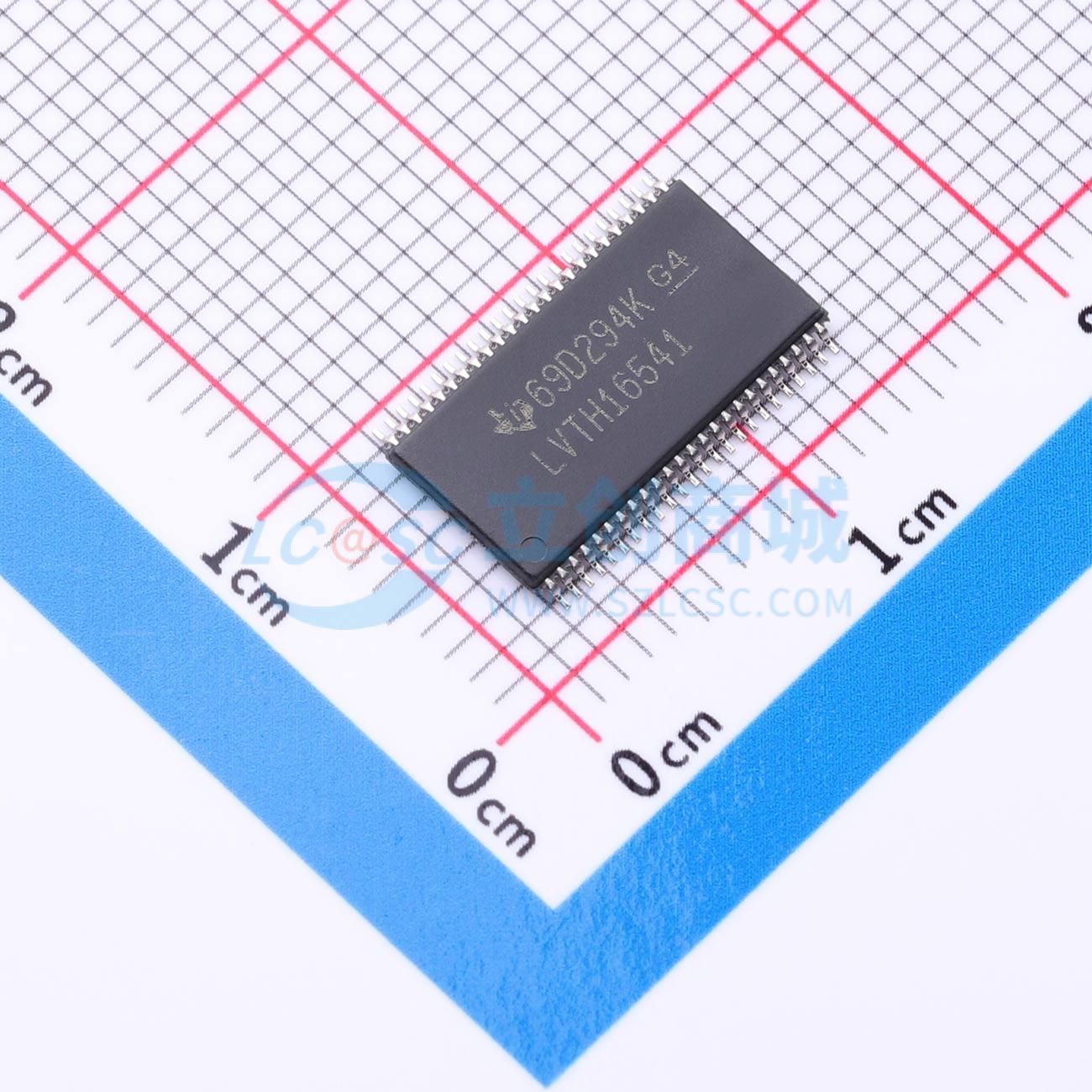

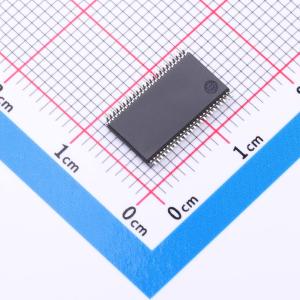

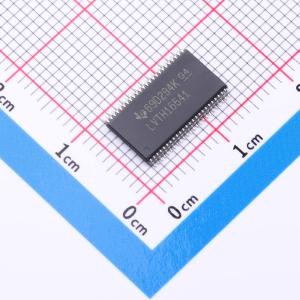

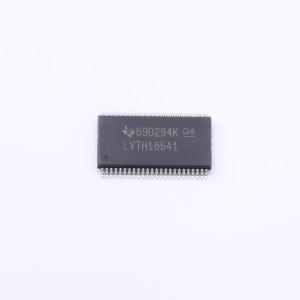

温馨提醒：图片仅供参考，商品以实物为准

SN74LVTH16541DGGR

带三态输出的3.3V ABT 16位缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH16541 具有总线保持、TTL 兼容型 CMOS 输入和三态输出的 16 通道、2.7V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH16541DGGR
商品编号: C2675906
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.3062克(g)

商品参数

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	3.8ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能；总线保持

商品概述

这是一款16位同相缓冲器/驱动器，专为3.3V低电压Vcc工作设计，具备向5V系统环境提供TTL接口的能力。器件由两个带有独立输出使能信号的8位缓冲部分组成，对于任意一个8位缓冲部分，两个输出使能输入必须为低电平，对应的Y输出才会激活；若任意一个输出使能输入为高电平，该8位缓冲部分的输出处于高阻态。当Vcc处于0V~1.5V之间时，器件在上电或掉电过程中处于高阻态；为确保1.5V以上时输出保持高阻态，输出使能端应通过上拉电阻接至Vcc，电阻最小值由驱动器的灌流能力决定。器件内置有源总线保持电路，可将未使用或悬浮的输入保持在有效逻辑电平。通过Ioff和上电三态功能完整支持热插入应用，Ioff电路可禁用输出，防止器件掉电时产生有害回流电流；上电三态电路可在上电和掉电过程中将输出置于高阻态，避免驱动器冲突。SN54LVTH16541工作温度范围为-55℃~125℃，SN74LVTH16541工作温度范围为-40℃~85℃，可提供多种封装类型选择。

商品特性

采用ABT BiCMOS工艺设计，支持3.3V工作，静态功耗低
支持混合模式信号操作，可在Vcc为3.3V时兼容5V输入输出电压
支持低至2.7V的非稳压电池工作
当Vcc=3.3V、环境温度25℃时，典型输出地反弹电压V_OLP小于0.8V
Ioff和上电三态功能支持热插入
数据输入带有总线保持功能，无需外部上拉/下拉电阻
分布式Vcc和接地引脚配置，可减小高速开关噪声
直流通路架构优化PCB布局
闩锁性能超过500mA
ESD防护超过2000V，机器模型测试超过200V
提供多种封装可选，包括塑料窄体小外形封装、薄型窄体小外形封装、中心间距25mil的380mil细间距陶瓷扁平封装

应用领域

低电压系统的信号缓冲与驱动
3.3V系统与5V系统之间的TTL接口转换
热插入应用场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	-
	每个元件位数	16
	通道类型	单向
