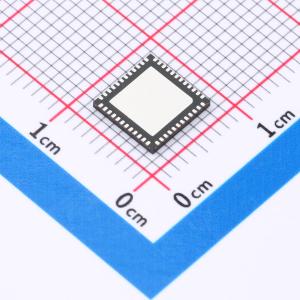

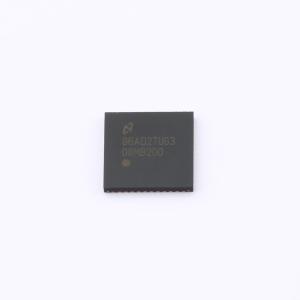

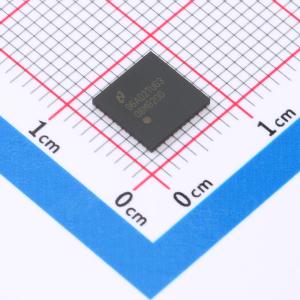

温馨提醒：图片仅供参考，商品以实物为准
DS08MB200TSQX/NOPB
DS08MB200 双通道 800 Mbps 2:1/1:2 LVDS 复用器/缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双端口 1 到 2 重复器/缓冲器，支持高达 800 Mbps 的数据速率。LVDS/BLVDS/CML/LVPECL 兼容输入和输出。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS08MB200TSQX/NOPB
- 商品编号
- C2675222
- 商品封装
- WQFN-48-EP(7x7.3)
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 中继器；缓冲器 | |
| 驱动器数 | 6 | |
| 接收器数 | - | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 800Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS；CML；LVPECL | |
| 功能特性 | 低功耗待机/失效自动关断；输入端接与偏置集成；热插拔/上电无毛刺 |
商品概述
DS08MB200是双端口1对2中继器/缓冲器以及2对1多路复用器，高速数据通路与直流通引脚布局可减小器件内部抖动，简化电路板布局，差分输入输出可适配LVDS、BLVDS、CML或LVPECL类型信号，采用3.3V供电与CMOS工艺，可在全工业温度范围内实现低功耗高性能。
商品特性
- 单通道最高数据速率可达800Mbps
- 输入兼容LVDS/BLVDS/CML/LVPECL，输出兼容LVDS
- 输出偏移和抖动低
- 片上集成100Ω输入终端
- LVDS输入输出具备±15kV ESD防护
- 具备热插拔保护
- 采用单路3.3V供电
- 工业级工作温度范围为-40℃~85℃
- 采用48引脚WQFN封装
- 每个板载LVDS输出驱动器都带有输出使能控制，可单独将输出设置为低功耗三态模式，降低未使用通道的功耗
- 当所有输出使能都置低时，器件进入掉电模式，典型供电电流仅0.5mA
- 任意单个输出使能保持激活即可维持器件处于激活状态，掉电模式下任意输出使能激活即可唤醒器件
- 可通过外部上下拉电阻实现开路条件下的输入故障安全偏置，上下拉电阻推荐范围为5kΩ~15kΩ
- 输出特性针对点对点应用优化
应用领域
- 点对点背板信号传输
- 点对点线缆信号传输
- 高速差分信号的多路复用与缓冲
