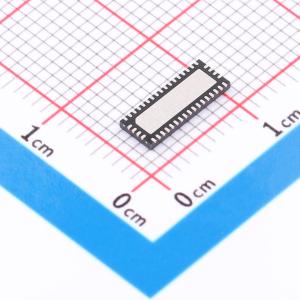

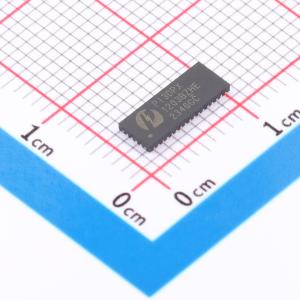

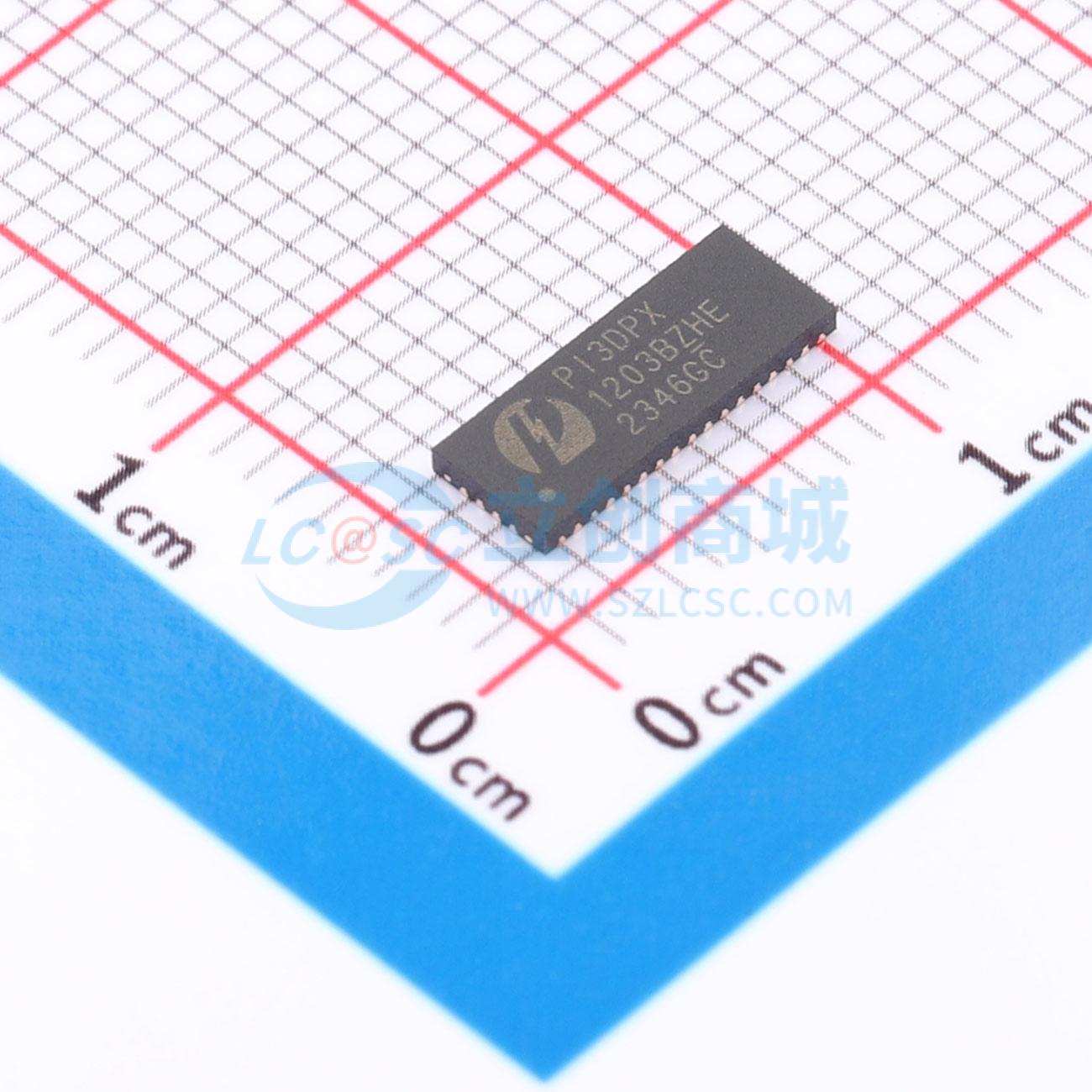

PI3DPX1203BZHEX

支持无延迟、DP透明链路训练的DisplayPort 1.4 HBR3线性重驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PI3DPX1203B是符合DisplayPort 1.4标准的、最高支持4通道、8.1 Gbps HBR3的线性再驱动器，支持链路训练透明性。DisplayPort源端和接收端设备通过源端和接收端设备之间的AUX事务进行通信。可通过引脚绑定或I2C编程配置输入均衡、电压摆幅和平坦增益控制，通过减少符号间干扰，在各种物理介质上优化主链路高速信号。Pericom的线性再驱动器技术比传统再驱动器的附加抖动性能提高2倍。线性均衡器在产品开发过程中，再驱动器位置改变后，始终能提供非常灵活的元件布局、级联连接和轻松调整。
品牌名称: DIODES(美台)
商品型号: PI3DPX1203BZHEX
商品编号: C2675231
商品封装: TQFN-42-EP(3.5x9)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

参数完善中

商品概述

PI3DPX1203B是符合DisplayPort 1.4标准的、最高支持4通道、8.1 Gbps HBR3的线性再驱动器，支持链路训练透明性。DisplayPort源端和接收端设备通过源端和接收端设备之间的AUX事务进行通信。可通过引脚绑定或I2C编程配置输入均衡、电压摆幅和平坦增益控制，通过减少符号间干扰，在各种物理介质上优化主链路高速信号。Pericom的线性再驱动器技术比传统再驱动器的附加抖动性能提高2倍。线性均衡器在产品开发过程中，再驱动器位置改变后，始终能提供非常灵活的元件布局、级联连接和轻松调整。

商品特性

符合VESA DisplayPort 1.4规范，链路速率最高达8.1 Gbps
无延迟，支持可变视频帧率
支持双模式DisplayPort
线性再驱动器允许通过DP主链路增益设置灵活布局
非常适合带有PD控制器的DP Alt Type-C源端和接收端应用，支持辅助链路训练透明模式
线性均衡器通过接收端DFE（判决反馈均衡器）增加链路裕量
独立的主链路通道配置，支持4位均衡、2位电压输出摆幅和2位平坦增益控制
可通过引脚绑定或I2C编程进行设备配置设置
支持通道内和通道间极性交换
I2C地址可选，用于访问配置寄存器
低待机功耗
电源电压：3.3V
完全无铅，完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

笔记本电脑、台式机、一体机
显示器
有源适配器、扩展坞、 docking站
