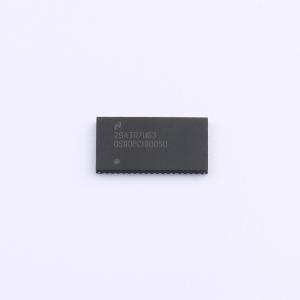

DS80PCI800SQE/NOPB

DS80PCI800 2.5-Gbps/5.0-Gbps/8.0-Gbps 8通道PCI-Express中继器，带均衡和去加重

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS80PCI800 具有均衡和去加重功能的 2.5/5.0/8.0Gbps 8 通道 PCI Express 转接驱动器
品牌名称: TI(德州仪器)
商品型号: DS80PCI800SQE/NOPB
商品编号: C2675232

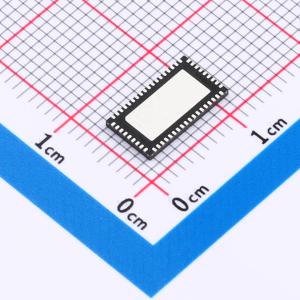

商品封装: WQFN-54-EP(5.5x10)
包装方式: 编带
商品毛重: 0.202克(g)

商品参数

商品概述

DS80PCI800 是一款低功耗、8 通道中继器，具有 4 级输入均衡和输出去加重驱动器，可增强板对板或电缆互连中 PCI-E 串行链路的传输距离。该设备适用于更高密度的 x8 和 x16 PCI-E 配置，并能自动检测并适应第 1 代、第 2 代和第 3 代数据速率，便于系统升级。

DS80PCI800 提供可编程的发送去加重（最高可达 12 dB）、发送 VOD（最高可达 1300 mVp-p）以及接收均衡（最高可达 36 dB），以支持在损耗较大的铜缆（10 米或更长）或多连接器背板（40 英寸或更长）中的远距离传输。接收器可以打开由于互连介质引入的符号间干扰（ISI）而完全闭合的输入眼图。

可通过引脚或软件（SMBus/I2C）轻松应用可编程设置，或者通过外部 EEPROM 加载配置信息。当处于 EEPROM 模式下工作时，配置信息会在上电时自动加载，从而无需外部微处理器或软件驱动程序。

应用领域

PCI Express Gen-1, Gen-2, 和 Gen-3

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	PCI/PCIE接口
	数据速率	8Gbps
	通道数	8
	工作电压	2.5V；3.3V

	属性	参数值
	延迟时间	200ps
	输入电容	10pF
	工作温度	-40℃~+85℃
